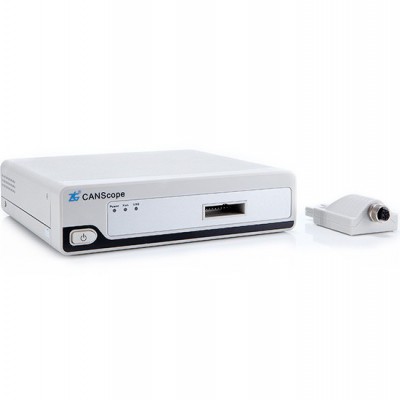

致远 ZPS-CANFD汽车电子测试平台

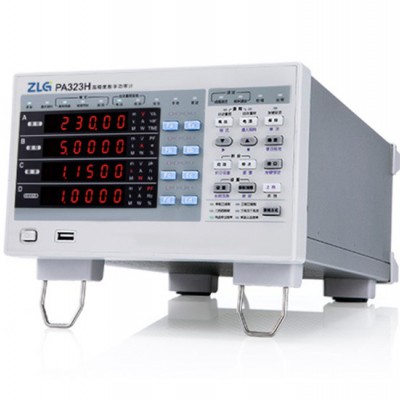

致远 PA323H高精度数字功率计
致远 PA333H数字功率计

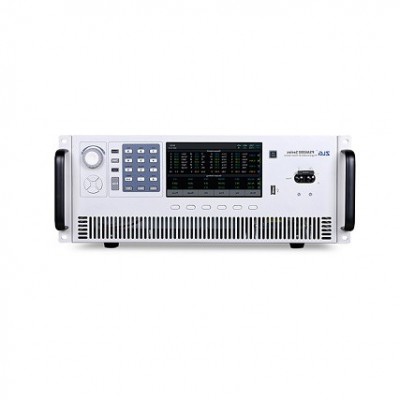

致远 PWR1000L 高性能可编程交流电
致远 ZDS5054A电源分析型示波器

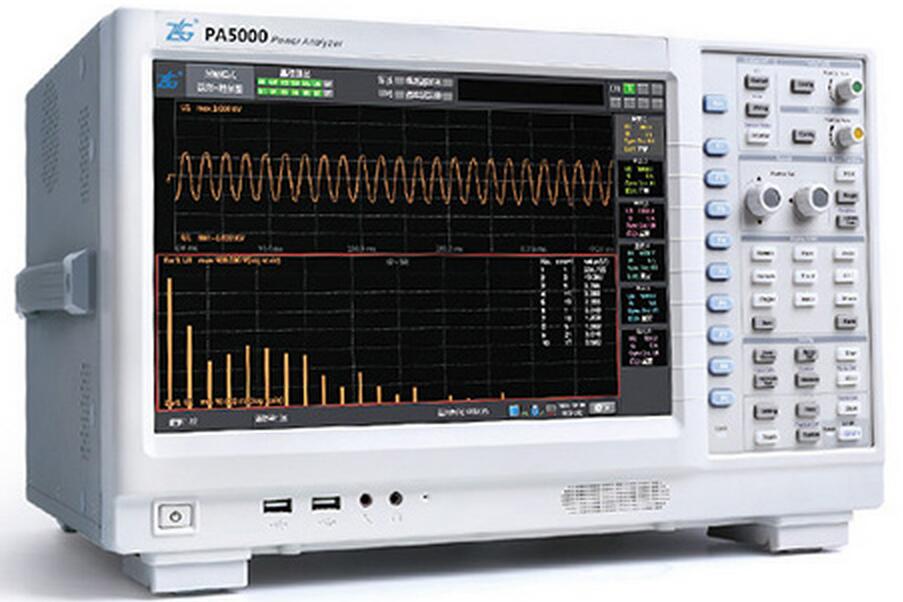

颠覆传统的企业级功率分析仪
企业研发测试无与伦比

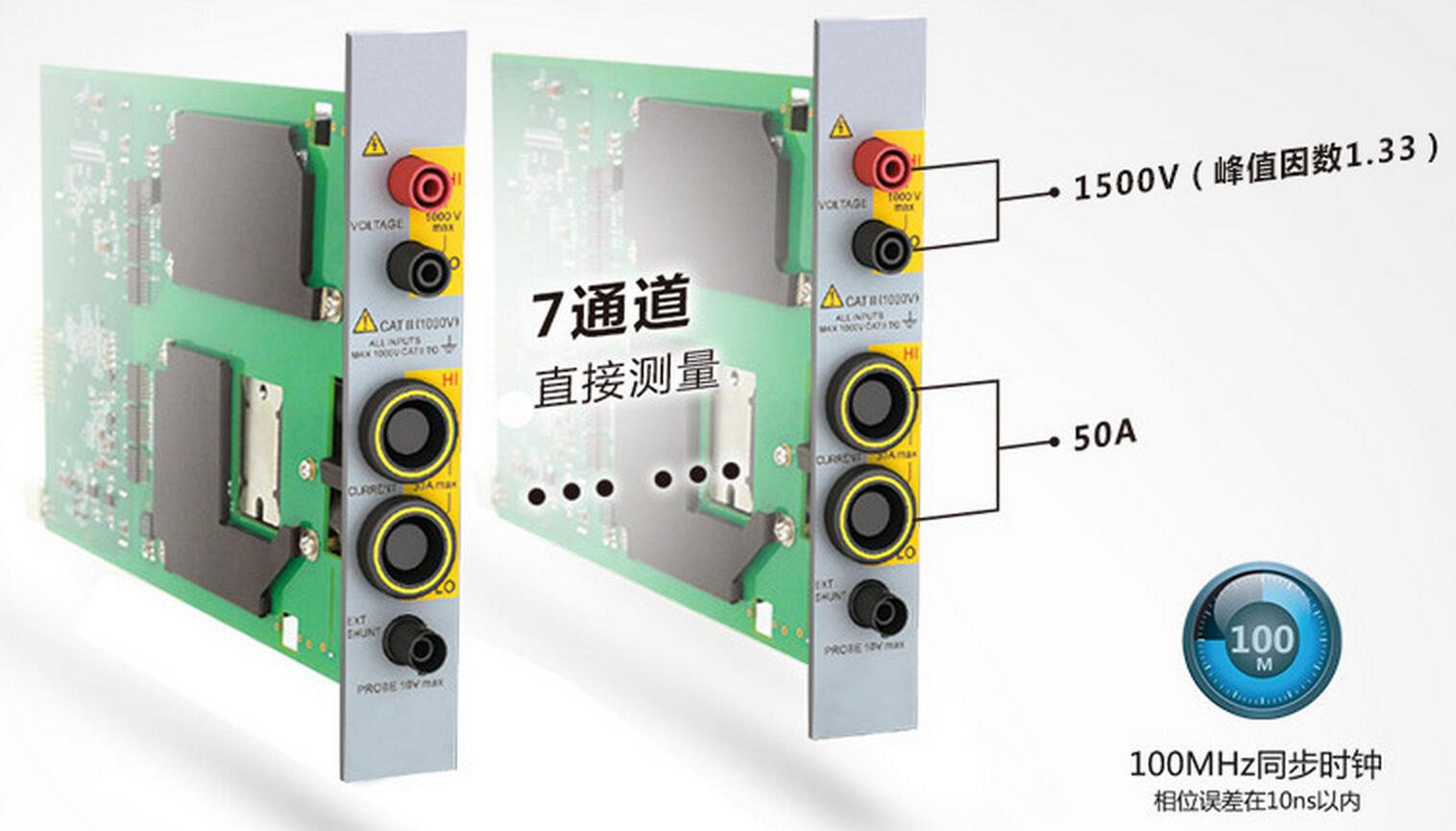

1500V（峰值因数1.33），7通道直接测量
PA5000功率分析仪采用了高稳定度温度补偿的100MHz同步时钟，避免了温漂带来的测量误差，使每个通道的相位误差都在10ns以内，保证了有功功率及功率因数测量精度。

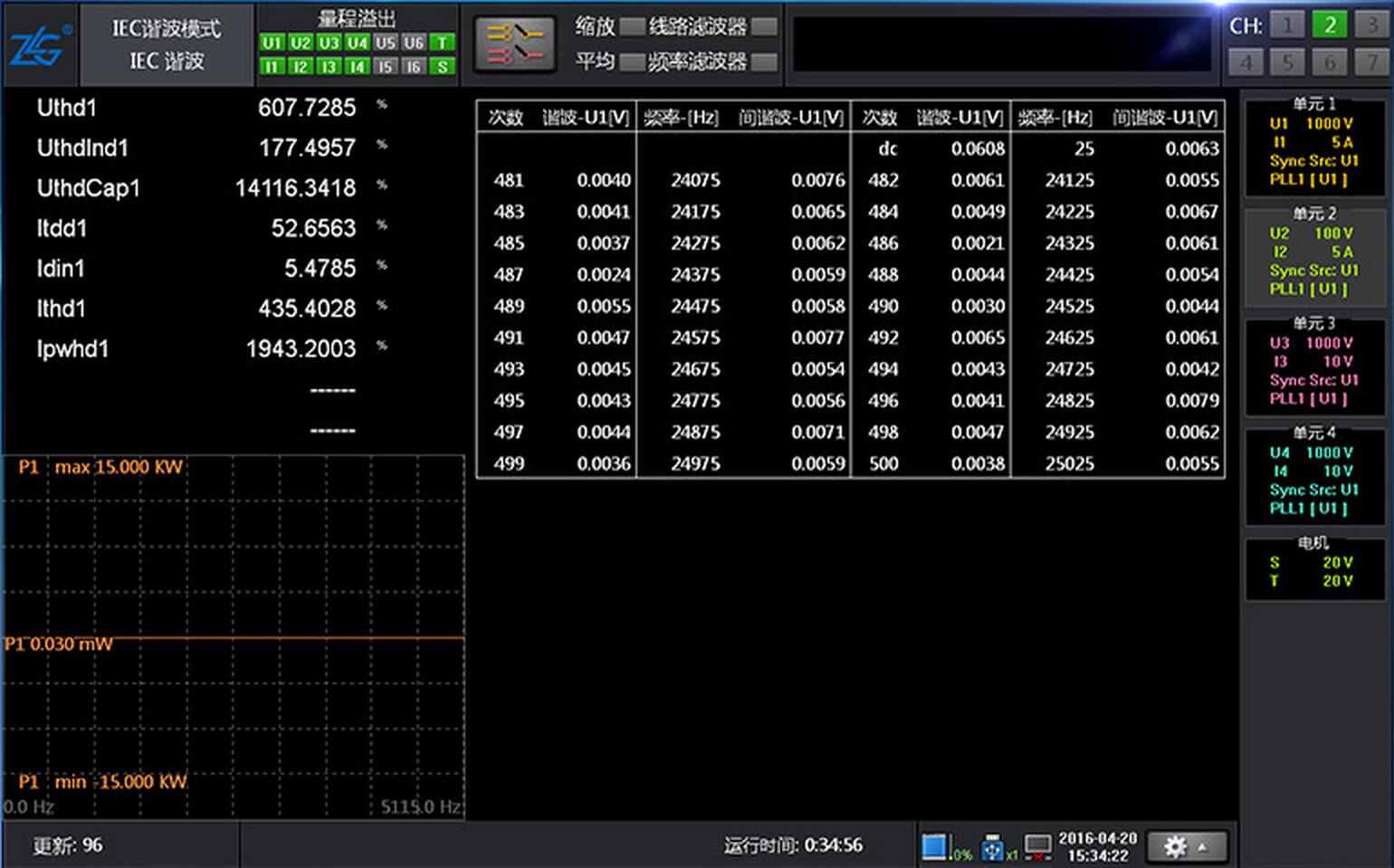

500次谐波测量
PA5000功率分析仪带宽高达5M、采样率可达2MS/s，可以测量高达500次谐波，并有多种组合显示方式能同时显示各次谐波含量，用户可在菜单中打开“前十大谐波功能”查看所有谐波中能量最高的前十大谐波。不仅如此，为了方便用户进行更细致的分析，我们加入了FFT模式谐波分析功能，用户可以查看每一个频点的数值，并查看每次间谐波的数据。
双PLL源倍频技术
PA功率分析仪通过引入PLL硬件电路，使采样频率和信号频率同步，以获得准确的谐波测量结果。并且此功能在PA8000与PA5000功率分析仪上做出了升级，支持双PLL源，用户可为不同的测量通道选择不同的PLL源，便于同时对输入、输出信号的谐波进行对比分析。
详情见光伏风电行业应用

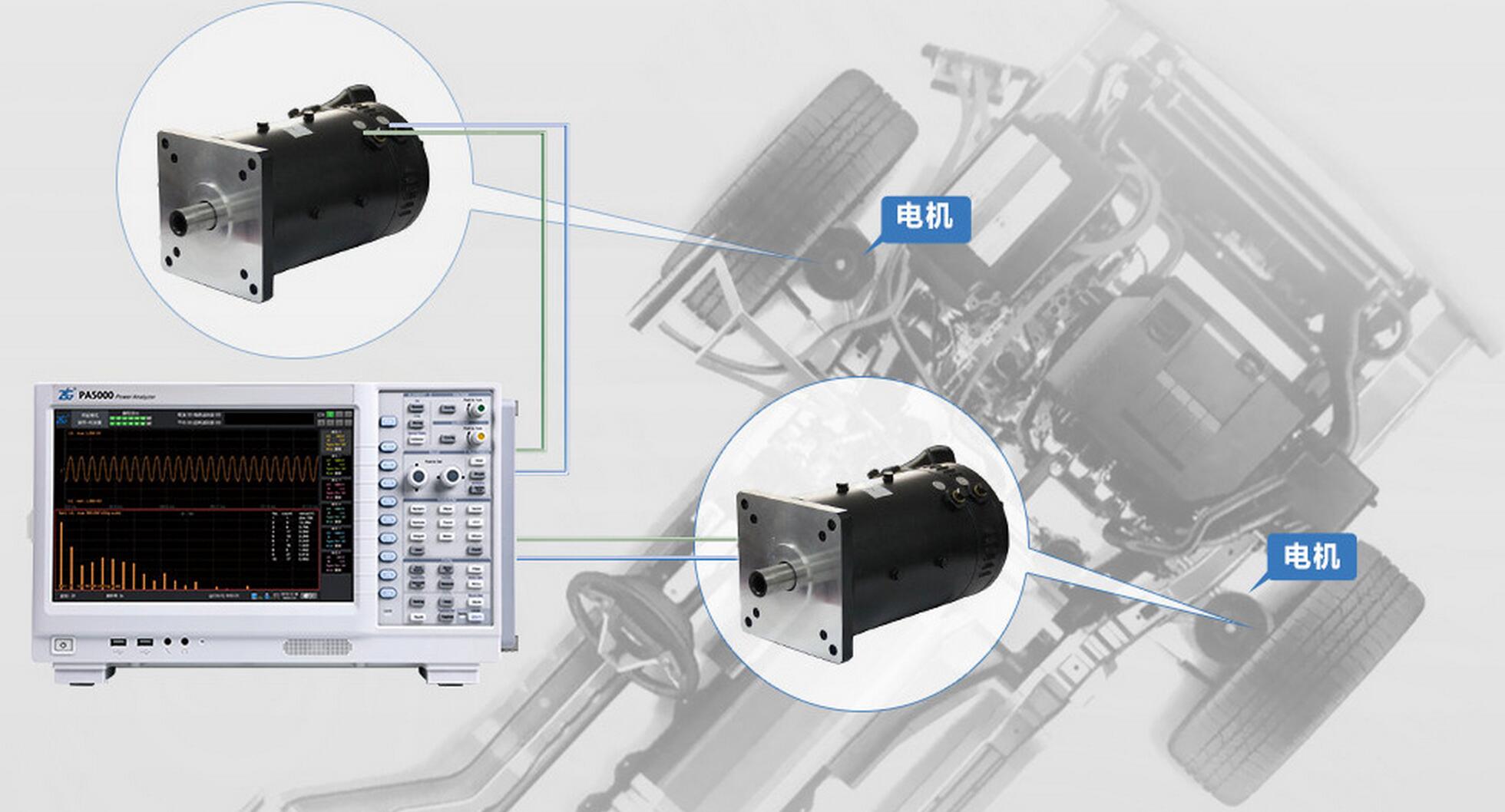

多电机测试
PA5000功率分析仪可在7张功率板卡中任选一张或几张升级为电机测试板卡（PA8000、PA5000均可以选择多路电机板卡），功率板卡配合电机板卡可以同时对电动汽车内部的变速箱（变频器）和电机进行联调测试，用户将可以更加准确的同时测量电机系统的整体性能。
PA5000功率分析仪详细参数表
输入参数：
| 输入参数 | 参数描述 | ||
| 测量量程 | 电压 | 1.5V，3V，6V，10V，15V，30V，60V，100V，150V，300V，600V，1000V，1500V（峰值因数1.33） | |
| 电流 | 直接输入 （峰值因数为 3） | ||
| 5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A | |||
| 50A:1A、2A、5A、10A、20A、50A | |||
| 传感器输入（峰值因数为 3） | 50mV、100mV、200mV、500mV、1V、2V、5V、10V | ||
| 连续最大允许输入值 | 电压 | 峰值 2000V 或 RMS 值 1300V，取两者较小值 | |
| 电流 | 直接输入 | ||
| 5A：峰值 15A 或 RMS 值 6.5A，取两者较小值 | |||
| 50A: 峰值90A 或RMS 值55A，取两者较小值 | |||
| 传感器输入 | 峰值不得超过量程的 4 倍，有效值不得超过量程的2倍 | ||
| 瞬时最大允许输入值（≤ 1s） | 电压 | 峰值 3000V 或 RMS 值 1500V，取两者较小值 | |
| 电流 | 直接输入 | ||
| 5A：峰值 22.5A或 RMS 值 10A，取两者较小值 | |||
| 50A：峰值100A 或RMS 值60A，取两者较小值 | |||
| 传感器输入 | 峰值不得超过量程的 5 倍，有效值不得超过量程的3倍 | ||
| 输入阻抗 | PA5000 |
| 电压输入阻抗 | 输入电阻：2MΩ，输入电容：10pF |
| 电流输入阻抗 | 5A:输入电阻：100mΩ，输入电感：0.07μH 50A:输入电阻：5mΩ，输入电感：0.07μH |
| 传感器电压输入阻抗 | 输入电阻：1MΩ，输入电容：45pF |
| 输入参数 | PA5000 |
| 输入带宽 | DC，0.1Hz~5MHz |
| 采样率 | 2MS/s |
| 最大连续共模电压 | 1000Vrms |
精度：
| 输入信号频率范围 | PA5000(5A板卡) | |
| 电流/ 电压/ 传感器 | 功率 | |
|---|---|---|
| DC | 电流：0.05+0.10 电压/ 传感器：0.05+0.10 | 电流：0.05+0.10 电压/ 传感器：0.05+0.10 |
| 0.1Hz ≤ f ＜ 30Hz | 0.10+0.10 | 0.20+020 |
| 30Hz ≤ f ＜ 45Hz | 0.10+0.10 | 0.10+0 .20 |
| 45Hz ≤ f ＜ 66Hz | 0.10+0.05 | 0.10+0.05 |
| 66Hz ≤ f ＜ 1KHz | 0.10+0.10 | 0.20+0.10 |
| 1KHz ≤ f ＜ 10KHz | 0.15+0.10 | 0.30+0.10 |
| 10KHz ≤ f ＜ 50KHz | 0.20 + 0.10 | 0.30 + 0.20 |
| 50KHz ≤ f ＜ 100KHz | 0.50 + 0.30 | 0.70+0.50 |
| 100KHz ≤ f ＜ 500KHz | （0.004f+0.8）+0.50 | （0.004f+0.8）+0.50 |
| 500KHz ≤ f ≤ 1MHz | （0.01f-2.2）+1.0 | （0.042f-12）+2.0 |
| 输入信号频率范围 | PA5000(50A板卡) | |
| 电流/ 电压/ 传感器 | 功率 | |
|---|---|---|
| DC | 电流：0.05+0.10 电压/ 传感器：0.05+0.10 | 电流：0.05+0.10 电压/ 传感器：0.05+0.10 |
| 0.1Hz ≤ f ＜ 30Hz | 0.10+0.10 | 0.20+020 |
| 30Hz ≤ f ＜ 45Hz | 0.10+0.10 | 0.10+0 .20 |
| 45Hz ≤ f ＜ 66Hz | 0.10+0.05 | 0.10+0.05 |
| 66Hz ≤ f ＜ 1KHz | 电压/ 传感器：0.10+0.10 电流直接输入：0.20+0.10 | 0.20+0.10 |
| 1KHz ≤ f ＜ 10KHz | 电压/ 传感器：0.15+0.10 电流直接输入：（0.10f+0.2）+0.10 | 电压/ 传感器：0.30+0.10 电流直接输入：（0.10f+0.2）+0.20 |
| 10KHz ≤ f ＜ 50KHz | 电压/ 传感器：0.20+0.10 电流直接输入：（0.10f+0.2）+0.10 | 电压/ 传感器：0.30+0.20 电流直接输入：（0.10f+0.2）+0.20 |
| 50KHz ≤ f ＜ 100KHz | 电压/ 传感器：0.50+0.30 电流直接输入：（0.10f+0.2）+0.10 | 电压/ 传感器：0.70+0.50 电流直接输入：（0.30f-9.5）+0.50 |
| 100KHz ≤ f ＜ 200KHz | 电压/ 传感器：（0.004f+0.8）+0.50 电流直接输入：（0.05f+5.0）+0.50 | 电压/ 传感器：（0.02f-0.3）+1.0 电流直接输入：（0.09f+11）+1.0 |
| 200KHz ≤ f ＜ 500KHz | 电压/ 传感器：（0.004f+0.8）+0.50 | 电压/ 传感器：（0.02f-0.3）+1.0 |
| 500KHz ≤ f ≤ 1MHz | 电压/ 传感器：（0.01f-2.2）+1.0 | 电压/ 传感器：（0.042f-12）+2.0 |
功率分析仪的测量精度是在以下条件给出：温度：23±1℃；湿度：30~70%R.H.；输入信号：正弦波；共模电压：0V；预热后, 线路滤波器： OFF。λ(功率因数)： 1。峰值因数：3。预热30分钟后，f是频率。数据更新率：500ms。
显示：
| 显示参数 | PA5000 |
| 显示器 | 12.1 寸彩色液晶 |
| 分辨率 | 1280×800 像素 |
| 触摸屏 | 支持触摸屏操作 |
| 显示更新 | 与数据更新率相同 |
储存：
| 内部固态硬盘容量 | 60G 存储空间，支持长时间存储：大于 1 万小时 ( 常规 ) |
| USB 存储接口 | 支持 USB 存储接口 |
测试功能 / 测试条件：
| 数据更新率 | 从 10ms、50ms、100ms、250ms、500ms、1s、2s、5s、10s、20s 中选择 |
| 显示更新率 | 与数据更新率相同 |
| 响应时间 | 与数据更新率相同 |
谐波测量（PLL同步源法：
| PLL源的基波频率 | 采样率（S/s） | 相对FFT数据长 | 最大谐波分析次数 | 采样点数 |
| 度的窗口宽度 | ||||
|---|---|---|---|---|
| （基波频率） | ||||
| 0.5~1Hz | f×8192 | 1 | 500 | 8192 |
| 1~5Hz | f×4096 | 2 | 500 | 8192 |
| 5~10Hz | f×2048 | 4 | 500 | 8192 |
| 10~640Hz | f×1024 | 8 | 500 | 8192 |
| 640~1.28kHz | f×512 | 16 | 255 | 8192 |
| 1.28kHz~2.56kHz | f×256 | 32 | 100 | 8192 |
| 2.56kHz~5kHz | f×128 | 64 | 50 | 8192 |
电机功能-模拟量输入参数
| 输入方式 | 安全BNC、浮地、隔离、TORQUE 与SPEED 的A、B、Z 间的电气隔离 |
| 输入阻抗 | 1MΩ±100kΩ |
| 量程 | 1V、2V、5V、10V、20V |
| 截止频率（可配置） | 100Hz，10kHz，50kHz，OFF |
| 有效测量范围 | ±110% |
| 最大允许电压 | ±22V |
| 最大共模电压 | ±42Vpeak |
| 位数 | 16bit |
| 采样速率 | 200kHz |
| 同步源 | U1~U6/I1~I6/EXT |
| 精度 | ±(0.05% 读数 + 0.05% 量程) |
| 温漂 | ±0.03% 量程/℃ |
电机功能-脉冲频率输入参数：
| 输入方式 | 安全BNC、浮地、隔离、TORQUE 与SPEED 的A、B、Z 间的电气隔离 |
| 输入阻抗 | 1MΩ±100kΩ |
| 频率范围 | 1Hz~1MHz |
| 输入振幅范围 | ±22Vpeak |
| 最大共模电压 | ±42Vpeak |
| 有效振幅 | 1V |
| 最小高脉宽 | 2.5μS以上 |
| 精度 | ±(0.05% 读数 + 1mHz) |
FFT 运算功能：
| PA5000 | ||||||||
| 采样率 / 记录长度 | 1k 点 | 5k 点 | 10k 点 | 50k 点 | 100k 点 | 200k 点 | 400k 点 | 500k 点 |
| 2MS/s | 0.5ms | 2.5ms | 5ms | 25ms | 50ms | 100ms | 200ms | 250ms |
| 1MS/s | 1ms | 5ms | 10ms | 50ms | 100ms | 200ms | 400ms | 500ms |
| 500kS/s | 2ms | 10ms | 20ms | 100ms | 200ms | 400ms | 800ms | 1s |
| 250kS/s | 4ms | 20ms | 40ms | 200ms | 400ms | 800ms | 1.6s | 2s |
| 100kS/s | 10ms | 50ms | 100ms | 500ms | 1s | 2s | 4s | 5s |
| 50kS/s | 20ms | 100ms | 200ms | 1s | 2s | 4s | 8s | 10s |
波形采样数据保存功能：
| 存储项 | 电压波形、电流波形、运算波形、FFT 运算数据、转速、扭矩的模拟量、谐波数据、自定义函数 |
| 储存模式 | 常规、实时、积分同步、条件触发 |
| 数据类型 | 数值、波形、数值 + 波形 |
| 文件类型 | CSV 格式、PAD 格式 |
| 存储 | 内部电子盘、U 盘 |
积分功能：
| 模式 | 可选择手动、标准、连续、实时标准、实时循环模式 |
| WP± 模式 | 充电/ 放电、买电/ 卖电 |
| 计时器 | 设置定时器，能够自动停止积分。0000h00m00s~10000h00m00s |
| 计数停止 | 积分时间达到最大积分时间(10000 小时)，或积分值达到最大/ 最小显示积分值(±999999M)，保持积分时间和积分值并且停止积分 |
| 精度 | ±( 功率或电流精度 + 时间精度 ) |
| 时间精度 | ± 读数的 0.02% |
