擎宏 DSP-WR 宽范围可程式直流电源供应器(CV , CC , CP)

输入输出特性

• 宽范围输出：输出电压、电流延展3倍(*15)；电压 80V-1950V，电流 23A-540A 。

• 宽范围输入： 3相 180V~460Vac (47~63Hz)；适用于全世界电压范围。(另有AC480V系列)。

• 每个模组都是三相输入，维护市电平衡，符合国际输配电标准。

• 单台 DSP-WR 电源供应器功率：5kW ~ 18kW，3U尺寸，高功率密度。

• 超过30种不同的电压、电流和功率组合可供选择。

• 真实并联，内建开关频率同步电路，可并联100台以上DSP-WR直流电源供应器(*11)。

• 选购可程式交流电源分配器(Progammable Power Distribution)，搭配强固设计的仪器架，建构卓越的电源系统。

• 输入配备APFC，高功率因素(PF)最高可达0.99(AC480V 3P4W输入)。

• 整机效率近96%，能源效率佳。(18kW)(*16)

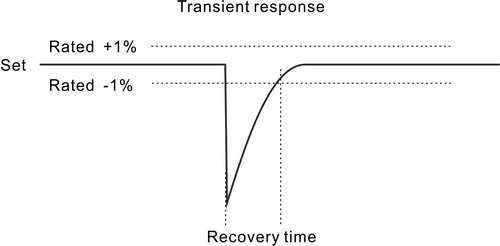

• 多相错相技术设计，工作频率达 MHz 等级(15kW、18kW机型)，输出涟波低、暂态反应快。

• 三级式结构，效率高、功率因素佳、涟波低，输出可调范围广

• 多颗 32bits ARM base CPU 、RTOS嵌入式系统设计，开机时间低于10秒。

• 领先业界采用 SiC MOSFET SBD ，宽能隙(Wide Bandgap)功率元件 ，温度低、效率高、性能更佳。

• 全SiC设计，能源效率最佳(18kW机型)。

• 输出电压、电流及功率可全范围调整。

• 电源工作模式：定电压(CV)、定电流(CC)、定功率(CP) 。

• 可设定 CV、CC 或 CP 工作模式优先。

• 标准配备内阻调整功能(模拟电池供电特性)。

• 配备真有效值电流(True RMS current) 及 真瓦特(True Watt) 量测功能。

• 面板操作时，提供两种输出模式，可设定输出值直接随调整变化或需经确认后改变输出值。

• 18Bit DA 设定输出电压、电流值，24Bit AD 量测输出电压、电流值。

• 800x480 WVGA 5吋触控荧幕(三种背景颜色)，配合面板旋钮、按键，提供多种操作模式。

• 复合按键电路（已取得多国专利）一个按键两个功能，操作更便利

• 电压、电流及功率独立控制，数位式旋钮，面板显示器上可移动调整位数，操作流畅、精准。

• 大型输出开关控制系统（已取得多国专利），ON/OFF按键符合人体工学，并具明确的输出指示灯。

• 提供三组面板设定快速记忆。

• 图形化连线控制程式，提供参数设定、Sequence编辑。

• 提供具时间戳记的运行纪录。

• 智慧型调速风扇，有效降低噪音。

• 当电源并联时，可零间隙直接堆叠，节省空间。

• 全系列配备主动放电回路，于Output OFF 后10秒内泄放电压至安全电压(<60V)。

• 电源内置计时器，可设定电压、电流运行时间，并具备计时功能。

• 提供输出电压缓升(Ramp up)及缓降(Ramp down)， 以及电压、电流及功率输出斜率调整功能。

• 可设定开机输出模式，不因停电造成复电后Burn-in中断或伤害Burn-in产品。

• 具可程式过电压、过电流及过温度保护。

• 韧体更新免开盖，完整的保护机制，即使中途断电，也不会造成不可回复的更新失败。

• 超过8000 组Sequence，每一组均可储存电压、电流、瓦特及时间，最小设定时间 1ms。

• 远端数位量测回授补偿电压最高5V。

• 全系列取得 CE 认证。

• 全系列 通过 ISTA 2A Vibration Test。

• 全系列 通过 JIS Z 0200 Filled Transport Packages Test。

• 全系列 荣获2021台湾精品奖。

• 标准配备 2 port LAN (LXI) 介面。

• 可选购 RS-422/RS-485/USB，GPIB，Analog Programming 等介面(安装于万用介面插槽，仅能择一)。

• 全系列通过 LXI V1.4 认证。

• LAN 介面反应时间最快达 3ms。

• SCPI compatible。

• LAN、GPIB及RS-422介面提供经 National Instruments 认证的IVI-C Driver。

• 提供标准的IVI-COM驱动程式。

• 提供网络校时功能，可自定义连接惯用的网络时间伺服器，内建RTC，即使没有外部校时，时间依旧可靠。

• 具Alarm signal out 讯号接点及InterLock控制接点，可与外部控制系统连动，提高操作安全性。

• 选购类比介面卡，外部0~5V、0~10V或电阻控制输出V/A/W，及0~5V/0~10V V/A/W 类比输出。

• 支援USB随身碟随插即用，资料储存／读取更方便(面板)(*4)。

• 提供图形化控制连线程式。

• 提供宽范围电源及传统电源输出范围比较程式。
