产品综述
86801 YIG调谐带通滤波器是采用铁氧体谐振子的电流调谐型带通滤波器，通带3dB带宽大于30MHz，中心频率调谐范围覆盖2.75GHz-18GHz，带外抑制优于70dB。内置PTC加热片对铁氧体谐振子加热恒温，加热电压为±15V；调谐灵敏度约为50±5MHz/mA，可作为预选器用于信号接收系统前端。
功能特点
调谐频带：2.75GHz – 18GHz
插入损耗：≤ 6dB
3dB带宽：≥ 30MHz
带外抑制：≥ 70dB

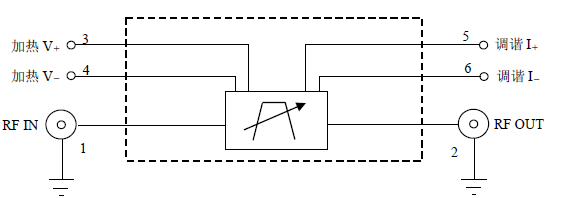

原理框图
最小值 | 典型值 | 最大值 | 单位 | |
频率范围 | 2.75-18 | GHz | ||
3dB带宽 | 30 | 33 | - | MHz |
插入损耗 | - | 5.0 | 6.0 | dB |
带外抑制 | 70 | 75 | - | dB |
带外假响应 | 20 | 23 | - | dB |
磁滞 | - | 18 | 20 | MHz |
温漂 | - | 27 | 30 | MHz |
调谐灵敏度 | 45 | 50 | 55 | MHz/mA |
限幅功率 | 10 | 12 | - | dBm |
调谐线圈内阻 | 34 | 36 | - | Ω |
加热电流 | - | 120 | 600* | mA |
使用极限参数：
最小值 | 最大值 | |
射频最大输入功率 | - | +20dBm |
加热电压 | - | 32V |
调谐电流 | - | 800mA |
工作温度范围 | 0℃ | +60℃ |
储存温度范围 | -40℃ | +85℃ |

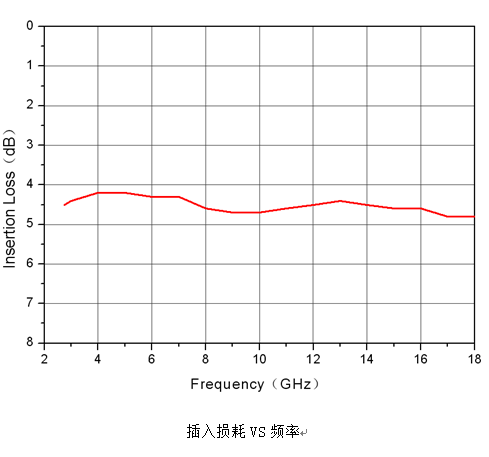

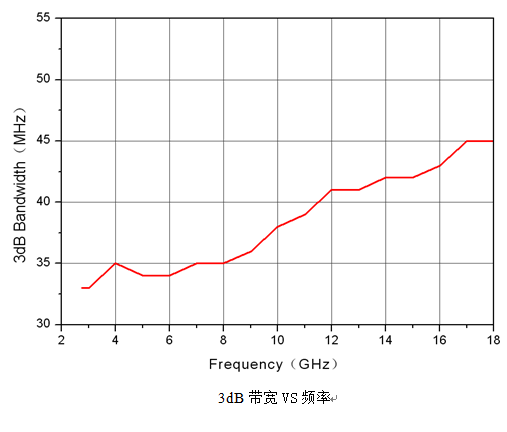

典型测试曲线 ：（温度：25℃）
