产品综述

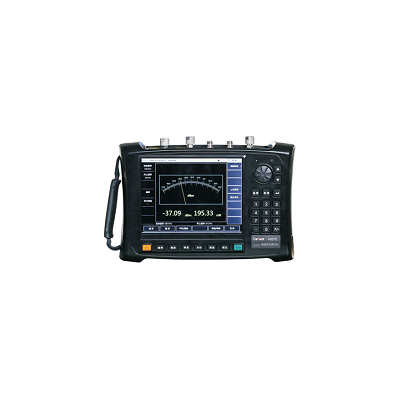

手持式监测接收机外形尺寸182.5mm×289mm×69mm，整机重量小于3.5kg，带电池工作时间3-4h，显示屏为10.1寸TFT，集成触摸屏。具有无线电信号搜索、截获、测量、分析、解调、测向、定位等多种功能，可用于执行符合ITU规范的发射监测、覆盖性测量、非法发射源/干扰源快速检测与定位、重大活动无线电保障等任务。整机采用全触摸屏式设计，软件支持多点触控的交互方式，将智能手机的触摸操作体验完整移植到监测接收机设备中，用户可以方便的通过触摸手势完成显示轨迹放大、缩小、窗口移动、参数设置等操作，最大程度提供用户友好的UI界面，使用户操作监测接收机就像使用手机、pad电脑一样。
功能特点
出色的接收性能
多通道并行工作
符合ITU建议的多模式扫描功能
支持多种调制样式的信号解调
具备计算机视频泄漏信息检测及还原功能
通过定向天线进行手动辐射源测向
通过多阵元测向天线自动辐射源测向
具备辐射源定位功能
具备无线电信号记录功能
具备音频和频谱数据回放功能
具备远程控制功能
具备高精度时间同步功能
全新的操作理念
支持多种使用方式
出色的接收性能
宽的监测频率范围（9kHz～8GHz）和测向频率范围（20MHz～6GHz），满足当前和未来的无线电服务信号接收
提供最大20MHz分析带宽，即便是短脉冲或猝发信号产生的宽频谱都可以被检测和分析
符合无线电用频特点的全频段预选设计，即避免设备过载，又高灵敏度接收信号，辅以更高的信号分辨率，拥有更加优越的接收性能
多通道并行工作
三个并行处理通道分别提供频谱测量、电平场强测量和解调功能，方便用户获取信号的多域关联分析结果
频谱测量通道的实时频谱带宽可设置范围为1kHz到20MHz，具备35档从0.625Hz到2MHz的分辨带宽，频谱通过屏幕或LAN接口输出前可选择执行平均、采样、最大保持或最小保持
电平场强测量通道具备34个中频滤波器，中频带宽从100Hz到20MHz，可独立于频谱带宽来选择，便于用户以最优信号比处理不同的信号；电平/场强通过屏幕或LAN接口输出前可选择执行采样、峰值、功率或平均检波处理
解调通道接收电平场强测量通道中频滤波器输出的复数基带信号可直接用于FM/PM的解调，经AGC/MGC调整的复数基带信号既可以直接通过LAN接口输出，也可用于AM/LSB/USB/ISB/CW/PULSE解调并且解调结果数据可通过LAN接口输出；数字音频解调数据既可由LAN接口输出，也可以转成模拟信号供扬声器播放
频率范围 | 9kHz～8GHz |
最大线性工作输入电平 | -13dBm，9kHz～30MHz +3dBm, 20MHz～3.6GHz（低失真模式） -24dBm, 20MHz～3.6GHz（低噪声模式） -24dBm，3.6GHz～8GHz |
RF输入端口电压驻波比 | ＜2.5，9kHz～5.8GHz ＜4.0，5.8GHz～8GHz |
显示平均噪声电平（频谱通道） | ≤-125dBm，9kHz～100kHz ≤-151dBm，100kHz～1MHz ≤-155dBm，1MHz～20MHz ≤-154dBm，20MHz～80MHz（低噪声模式） ≤-160dBm，80MHz～1.5GHz（低噪声模式） ≤-155dBm，1.5GHz～3.6GHz（低噪声模式） ≤-128dBm，20MHz～3.6GHz（低失真模式） ≤-158dBm，3.6GHz～5.8GHz ≤-154dBm，5.8GHz～7.5GHz ≤-151dBm，7.5GHz～8GHz |
噪声系数（电平通道） | ≤21dB，测试频率100kHz ≤17dB，测试频率1MHz ≤17dB，测试频率11MHz ≤17dB，测试频率19MHz ≤10.5dB，测试频率50MHz ≤9.5dB，测试频率140MHz ≤10.5dB，测试频率430MHz ≤11dB，测试频率1.1GHz ≤11dB，测试频率1.5GHz ≤14.5dB，测试频率3.4GHz ≤17dB，测试频率3.6GHz ≤13dB，测试频率5.5GHz ≤19dB，测试频率7.499GHz ≤21dB，测试频率8GHz |
相位噪声 | 载波11MHz， ＜-115dBc/Hz，10kHz频偏 ＜-117dBc/Hz，100kHz频偏 载波21MHz， ＜-115dBc/Hz，10kHz频偏 ＜-117dBc/Hz，100kHz频偏 载波500MHz， ＜-95dBc/Hz，10kHz频偏 ＜-95dBc/Hz，100kHz频偏 载波3.4GHz， ＜-92dBc/Hz，10kHz频偏 ＜-92dBc/Hz，100kHz频偏 载波7.499GHz， ＜-92dBc/Hz，10kHz频偏 ＜-92dBc/Hz，100kHz频偏 载波8GHz， ＜-92dBc/Hz，10kHz频偏 ＜-92dBc/Hz，100kHz频偏 |
AM解调灵敏度 | ≤-105.5dBm，9kHz～30MHz ≤-110dBm，20MHz～1.5GHz ≤-106dBm，1.5GHz～3.6GHz ≤-102dBm，3.6GHz～8GHz |
FM解调灵敏度 | ≤-103dBm，9kHz～30MHz ≤-111dBm，20MHz～1.5GHz ≤-107dBm，1.5GHz～3.6GHz ≤-102dBm，3.6GHz～8GHz |
三阶截获点 | ＞+18dBm，9kHz～30MHz ＞-10dBm，20MHz～650MHz（低噪声模式） ＞-11.5dBm，650MHz～2.5GHz（低噪声模式） ＞-8dBm，2.5GHz～3.6GHz（低噪声模式） ＞+15dBm，20MHz～1.5GHz（低失真模式） ＞+15dBm，1.5GHz～3.6GHz（低失真模式） ＞-8dBm，3.6GHz～4.7GHz ＞-6dBm，4.7GHz～8GHz |
二阶截获点 | ＞+30dBm，9kHz～30MHz ＞+30dBm，20MHz～1.5GHz（低噪声模式） ＞+60dBm，1.5GHz～3.6GHz（低噪声模式） ＞+55dBm，3.6GHz～5.8GHz ＞+50dBm，5.8GHz～8GHz |
镜频抑制（1中频） | ＞90dB，20MHz～3.6GHz（低噪声模式） ＞80dB，20MHz～3.6GHz（低失真模式） ＞70dB，3.6GHz～8GHz |
镜频抑制（2中频） | ＞60dB，20MHz～3.6GHz（低噪声模式） ＞60dB，20MHz～3.6GHz（低失真模式） ＞70dB，3.6GHz～8GHz。 |
中频抑制 | ＞80dB，20MHz～3.6GHz（低噪声模式） ＞65dB，20MHz～3.6GHz（低失真模式） ＞90dB，3.6GHz～8GHz。 |
本振再辐射 | ＜-89dBm |
剩余响应 | ＜-100dBm，9kHz～3.6GHz ＜-90dBm，3.6GHz～7GHz ＜-80dBm，7GHz～8GHz |
全景扫描速率 | ＞2GHz/s |
幅度准确度 | 优于±1.5dB（＋15℃～＋35℃） 优于±3dB（0℃～＋50℃） |
分析带宽 | 20MHz |
中频频谱显示范围 | 1kHz，2kHz，5kHz，10kHz，20kHz，50kHz，100kHz，200kHz，500kHz，1MHz，2MHz，5MHz，10MHz，20MHz |
解调带宽 | 100Hz，150Hz，300Hz，600Hz，1kHz，1.5kHz，2.1kHz，2.4kHz，2.7kHz，3.1kHz，4kHz， 4.8kHz，6kHz，9kHz，12kHz，15kHz，30kHz，50kHz，120kHz，150kHz，250kHz，300kHz， 500kHz，800kHz，1MHz，1.25MHz，1.5MHz，2MHz，5MHz，8MHz，10MHz，12.5MHz， 15MHz，20MHz |
解调模式 | AM，FM，PM，CW，LSB，USB，ISB，PULSE，IQ |
外形尺寸 | 宽×高×深= 182.5mm×289mm×69mm（不含手带） |
重量 | ＜3.5kg（含电池和手带） |
电源 | 电池供电和电源适配器供电 电源适配器输入标称值：AC 100~240V，50~60Hz |
功耗 | 小于30W |
温度范围 | 工作温度：0°C ~ +50°C 存储温度：-40°C ~ +70°C |
输入接头 | N型（阴），阻抗50Ω |
