艾示科 382280可编程式直流电源200W EXTECH

一、EXTECH 382280 简单介绍 ：

382280是可编程200瓦直流电源，具有可调节的40V / 5A输出加上两个固定输出（5V / 2A和3.3V / 3A）和内存，用于重复产品测试的200个设置。它具有高稳定性，低纹波和噪声，0至60秒可编程过载延迟定时器，可选恒定电流/恒定电压，以及一个双向PC接口，允许使用几乎任何PC通信程序进行设置和读回。

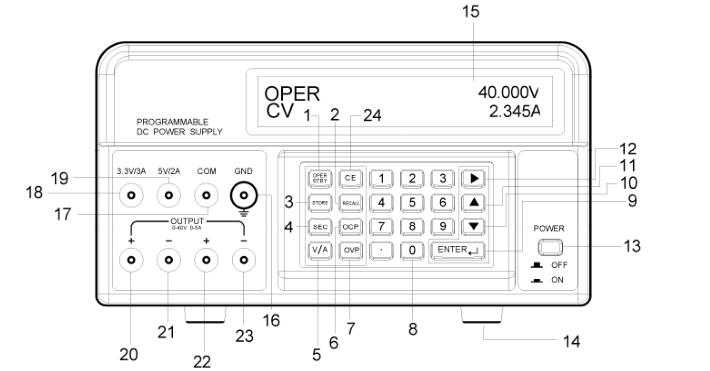

二、EXTECH 382280 仪表图示 ：

1.歌剧院/STBY︰ 操作/待机按钮。要启用/禁用输出的新闻。供应是在什么时候待机模式输出是 0 伏特。
2.回顾︰ 按打电话给存储的输出设置，或以激活自动测试序列。
3.存储︰ 按键保存现时的 V / 输出设置为内存。使用数字键 （不是箭头） 来选择从 000 到 199 的存储位置，然后按 ENTER。
4.美国证交会 （秒）︰ 按键输入以秒为单位的时间。使用 ENTER 键确认条目。
5.V/a︰ 按键切换电压 (V) 和电流 (A) 在显示器上。
6.OCP （过流保护）︰ 按启用/禁用 OCP。
7.人民党 （过电压保护）︰ 按程序人民党值 （默认为 40V）。
8.数字小键盘和期间按钮。
9.输入︰ 按键确认条目。
10.▼ （向下箭头键）︰ 按可减少编程的价值。
11.▲ （向上箭头）︰ 印刷机，以增加编程的价值。
12.（右箭头）︰ 按键将光标移动到行中的新位置。
13.电源开/关︰ 按键以打开或关闭的供应。
14.橡胶垫脚。
15.点阵显示。
16.GND︰ 接地端子 （连接到机箱的单位）。
17.COM︰ 常见终端为 5V 和 3.3 v 输出。
18.3.3 v / 3A︰ 正极端子为 3.3 v 输出。如果超过 3A 绘制，输出将低于 3.3 v指定。
19.5V/2A︰ 正极 5V 输出。如果超过 2A 绘制，输出将低于 5V指定。
20.正极端子为 40VDC / 5ADC 输出。这个终端物理连接到终端 22。使用终端 21 (不是 COM) 作为负极为最佳精度。请注意，终端 21，23 和 COM连接。
21.消极终端为 40VDC / 5ADC (终端 20) 输出。
22.正极端子为 40VDC / 5ADC 输出。这个终端物理连接到终端 20。使用终端 23 (不是 COM) 作为负极为最佳精度。
23.消极终端为 40VDC / 5ADC (终端 22) 输出。
24.CE （取消项）︰ 按取消编程的门票

三、EXTECH 382280 规格特征 ：

产品规格： 范围 解析度 准确性
可编程电压输出 0〜40V 1mV 0.05％±9mV
可编程电流输出 0〜5A 1mA 0.2％±9mA
固定输出 5V / 2A和3.3V / 3A
波纹和噪声 电压（mVrms）：3mV
电流（mArms）：3mA
能量源 110或220VAC，50 / 60Hz
尺寸 12.2×9.9×5.3“（310×250×135mm）
重量 8.4磅（3.8公斤）
高分辨率（1mV和1mA）用户可编程输出
可选择的恒定电压或电流模式
0到60秒可编程过载延迟定时器
存储/调用存储器
高稳定性，低纹波和噪声
双向PC接口命令允许使用Windows®超级终端或类似程序进行设置和回读

四、EXTECH 382280 操作说明 ：

设置和操作的序列 (ATS) 的自动测试
1.向设置序列的最后一个和第一步︰
a.按召回按钮。
b.使用数字小键盘输入 3 位数测试安装位置的值的最后一步(例如 RCL018)，然后按 enter 键。
c.使用数字小键盘输入三位数的测试设置位置编号的第一步(例如 RCL001)，然后按 enter 键。
d.新闻召回
2.对于每个步骤的持续时间存储在贮藏过程中的每一步。
3.对开始测试序列，请按住召回直到蜂鸣器声音和楼梯-一步图标。测序将自动开始通过单周期编程的步骤。
4.观察正确操作的输出。
5.按歌剧院/STBY 键激活输出
6.按歌剧院/STBY 返回到待机模式或按 CE 退出测序模式
注︰ 如果通过 RS-232 c 接口收到任何的命令，将终止安非他明类兴奋剂会议。
注︰ 为连续循环，打开电源时按住召回按钮。
