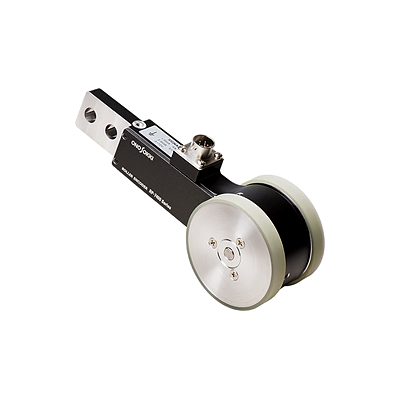

小野测器 RP-7400系列滚轮式编码器
小野测器 NP-2000系列电荷输出型加
小野测器 NP-3000系列内置放大器型
小野测器 LA-4441A(精密声级计)效噪
小野测器 MP-981/AP-981磁电式转速
小野测器 MI-1271M12测量用TEDS对应
小野测器 TS-8700扭矩工作站专家系
小野测器 HT-6200外接传感器型手持
小野测器 TQ-2000系列法兰型高刚性

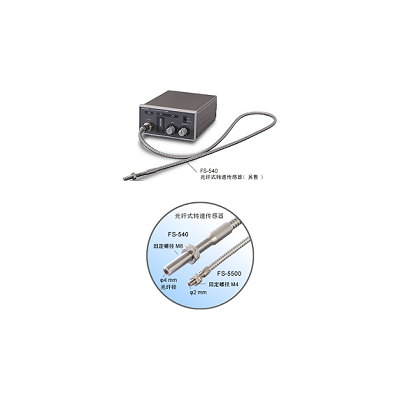

FS-1300光纤式转速传感器用放大器是配套光纤式转速传感器用于进行非接触式转速测量的高性能放大器。光纤式转速传感器通过LED产生红色可见光，投射到被测转动物体后，得到其反射测出转速。
光纤式转速传感器FS-5500*/FS-540是配套FS-1300光纤式转速传感器用放大器使用的专用传感器。
FS-5500*/FS-540是采用包裹在不锈钢螺旋管內的特殊设计，适用于在各种环境下使用。
对于微型电机细轴的旋转及在狭窄场所等处的转速测定，是非常有效的测试工具。
*FS系列传感器新增细型产品，原型号难以胜任的测量也可对应。
FG-1300光纤式转速传感器用放大器 特长
最大响应频率范围达10 kHz，可测量高转速。
使用红色可见光，微细转动轴等的测定位置调整困难的测量也可容易地进行。
具有微小光量变化的检测能力，没有反射片也能进行测量
信号增益/触发电平的设定调整，提供手动与自动2种模式，可根据用途选择使用
提供正常/近距2种测量距离模式，可测量范围由近距到最大70 mm（使用反射片时）
不使用反射片时，复数的不等间隔脉冲可分频为1个脉冲。
FS-5500光纤式转速传感器 特长
对应小型被测物
前端直径2 mm，可用于小型电机，汽轮机叶片等小测点的转速测量 。
高分辨率
可以用于精密的角度测量，跟踪分析，动平衡分析的测量传感器 ，与FFT式转速计，DS，CF等分析仪配套最佳。
适合车辆以及测试设备使用
-40～250 ℃的温度适用范围，可用于车辆的发动机，车轴，齿轮，传动轴的转速测量，以及生产线上，低温，高温，狭小空间的角度转速测量。
| 检测方式 | 检测投射到对象物上的反射光量 光源：LED红色可见光 受光元件：光敏晶体管 |
|---|---|
| 响应频率范围 | 10 kHz |
| 输出信号 | 模拟电压信号，脉冲信号，共2种。 模拟电压信号：与反射光量成正比例的电压输出。 输出电压范围 ：0～10V 脉冲信号：反射光量进行整形处理后的矩形波转换为脉冲信号。 |
| 负载阻抗 | 10 kΩ 以上(模拟输出，脉冲输出) |
| 功能 | 增益：增益调整，根据距离开关切换设置。 触发电平：电平调整，根据开关切换设置手动/自动模式。 分频：根据开关切换0～9（输入脉冲数1-10分频为1个） |
| 表示 | 灵敏度确认用：LED棒形电平表示。LED状态表示。 |
| 电源 | AC 100～240 V（50 Hz／60 Hz） |
| 使用温度范围 | 0 ～ 40 ℃ |
| 使用湿度范围 | 5～80 %RH（不结露） |
| 符合规格 | CE标识，RoHS |
| 配套传感器 | FS-5500/542/540光纤式转速传感器 |
| 附属品 | 电源电缆（AC 100 V用），使用说明书，橡胶腿。 |
| 选配件 | 安装固定用具，支架。 |
| 外形尺寸 | 144 (W) × 72 (H) × 212 (D) mm |
| 重量 | 约 1 kg |
| 反射光量与输出的关系 |
|
■ FS-540/542/5500光纤式转速传感器（另售）
规格
| FS-540FS-542FS-5500 检测方式反射式光纤电缆先端直径φ 4 mmφ 2mm光纤电缆长度1 m2 m固定螺径M8M4使用温度范围-10 ～ 250 ℃-40 ～ 250 ℃
[参考] 光纤式转速传感器与被测物体间的间隔（输出信号为1 V时） FS-540/542GAIN 最小时GAIN 最大时测量对象无光泽黑色塗装面≒ 7 mm≒ 14 mm白色复印纸12 X 12≒ 8 mm≒ 15 mm反光贴片12 X 12≒ 44 mm≒ 69 mmFS-5500 GAIN 最小时GAIN 最大时测量对象胶带≒ 2 mm≒ 20 mm反光贴片12 X 12≒ 2 mm≒ 50 mm |
