艾德克斯 IT-M3400系列 双向可编程直流电源

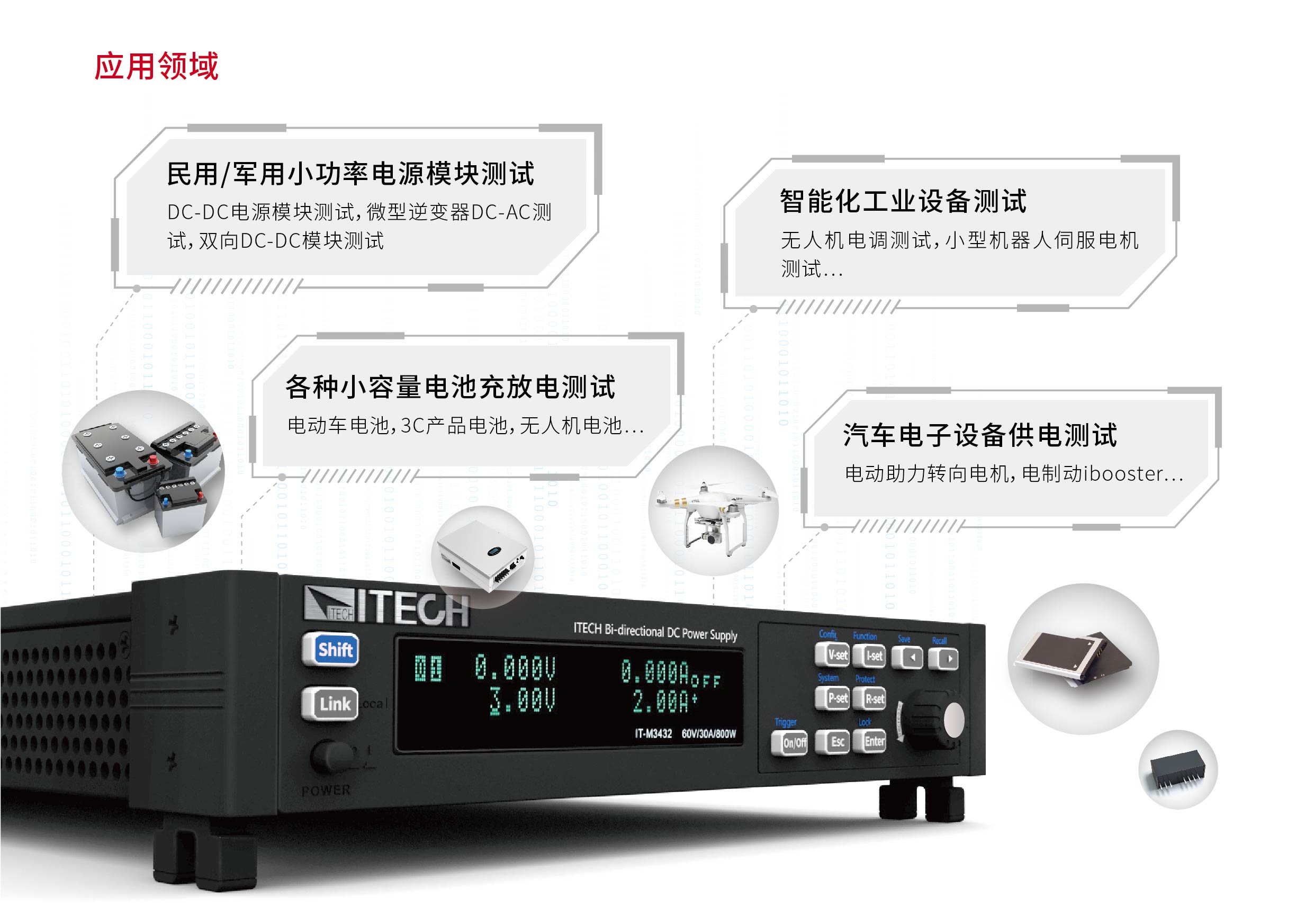

IT-M3400 双向可编程直流电源集双向电源和回馈式负载功能特性于一体，延续了M系列的高功率密度和模组式架构设计，可以满足客户的不同电流功率的测试需求。独立的多通道设计，用户可依据待测物的测试需求数量与规格任意配置每一个通道，满足客制化需求。同时具备高精度的输出和量测，并且针对测试做了多项安全设计，适合用于电源模块、智能化工业设备、汽车电子和各种小容量电池充放电测试等多个测试领域。

产品特点

♦ ½U的Mini体积，高功率密度
♦ 待测物与电网间能量双向流动
♦ 高效的能量回馈
♦ 电池充电测试功能
♦ 电池模拟功能
♦ 多通道独立控制，实现同步或比例跟踪功能
♦ 单一控制，并联运行可达16台
♦ 高速测量，连接16台单机还能保证10次/ S的更新速率
♦ CC/CV优先权设置功能
♦ 输出阻抗可调节
♦ 可设置电压电流上升下降时间
♦ 标配温度量测功能，通过选配件可测量待测物温度，并进行过温度保护
♦ List功能
♦ 多种保护功能：过流/欠流/过压/过热/过功率/欠压保护、电网故障保护和故障存储、foldback功能、断电保护功能、Sense感测异常保护功能
♦ 电网状态自动检测，实现可靠并网功能
♦ 预充电功能，防止直流加载电流过冲
♦ 通过选配件实现防反接保护功能
♦ 五种选配卡，提供RS232、CAN、LAN、GPIB、USB_TMC、USB_VCP、RS485、外部模拟量和IO等多种通讯方式

产品功能与优势

½ U Mini体积
IT-M3400拥有½U的Mini体积，可提供800W功率输出，不但具备高功率密度，同时也拥有高分辨率、高精度和高稳定性等特性。输出电压可达600V，输出电流可达30A。全系列共有12个型号，宽范围输出设计，一台机器可涵盖广范围的应用需求。

电源/负载 无缝切换
不同于传统的电源和负载在正负电流切换时，中间会存在短暂的跳变和不连贯现象。IT-M3400将双向电源和回馈式负载功能特性集于一体，能够实现高速的源和载电流模式转换，从而在输出和吸收电流之间进行快速连续的无缝切换，有效避免电压或电流过冲，广泛适用于电池、电池封装以及电池保护板等储能设备测试。

CC&CV优先权功能
IT-M3400延续了ITECH的CC/CV优先权概念，帮助用户解决了长期测试中存在的多种严苛问题，使需求的电源高速或者无过冲的应用，变得更加灵活。针对需要电压高速的测试场景，用户可以选择CV优先模式，获取较快的电压爬升速度；也可以选择CC优先模式，输出电流无过冲，用来测试恒流工作特性的待测物。适用于诸如激光器、集成电路、充放电、和汽车电子的电源瞬变仿真和表征等多种测试应用。

能量回收效率高

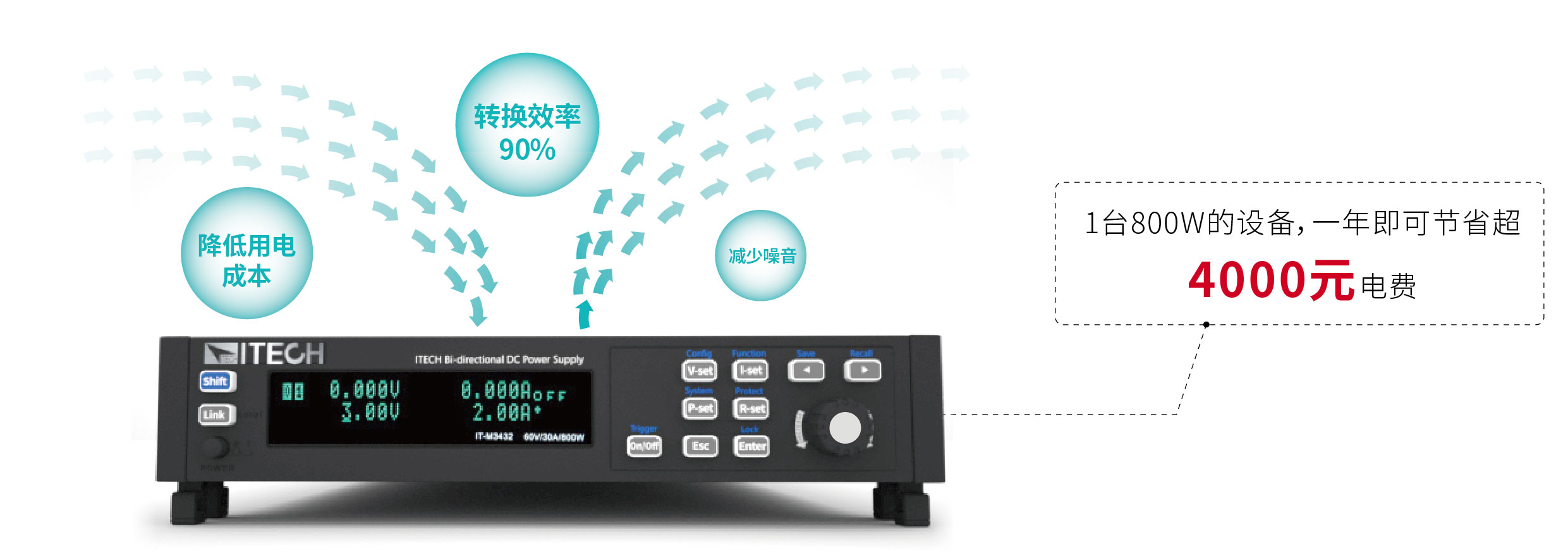

IT-M3400具备能量回收功能，可以回收电能，转换效率最高可达90%，大大降低了用户的用电成本，同时也避免使用空调或昂贵的制冷系统，减少噪音。


模块架构，任意组合
IT-M3400的模块式插接架构可将仪器像积木一样轻松堆叠，无需额外选购任何配件。同时，用户可选用IT-E154上架安装套件，轻松地将一台或者多台仪器安装于标准的19英寸机柜中。

多通道独立控制，最多可达256通道
IT-M3400具备灵活的多通道的设计架构，用户可将多台IT-M3400组成多通道源载系统，每台仪器界面都会显示通道号。将其中一台电源的通讯接口与PC端连接，就可在上位机软件中独立控制系统中的每台电源，每个通道可完全独立操作。
IT-M3400最多可达16*16通道，1个37U机柜内就可配置64通道，透过并联功能可支持多种不同功率的待测物测试，不但用户的使用更为弹性，设备的使用率也大幅提高。

并联功能
IT-M3400支持将多台同型号的产品并联，以创建一个具有更大电流和功率的系统。用户根据不同要求的电流值，采取主-从操作的方式，最多可并联16台仪器。

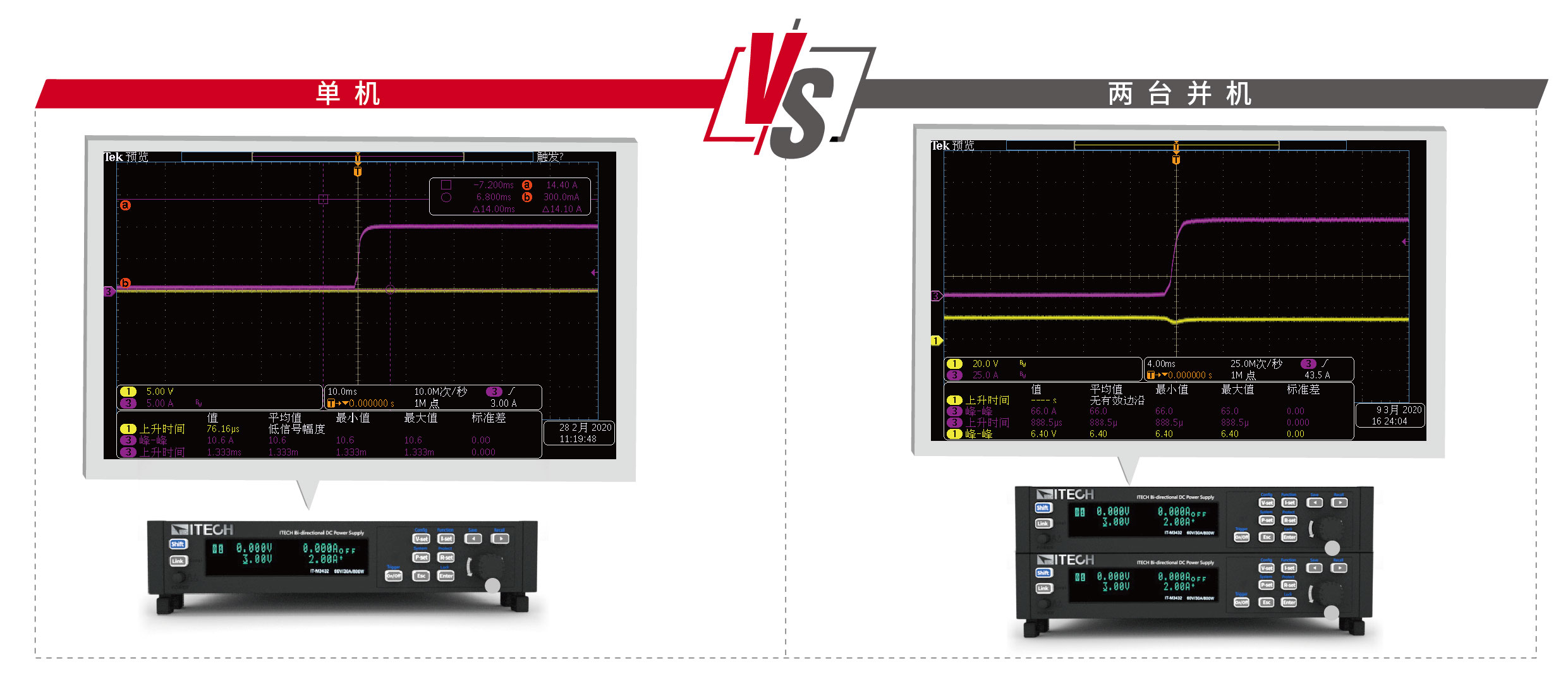

IT-M3400在多机并联运行后，仍能拥有和单机相差无几的高速测量能力。


电池模拟功能
IT-M3400可以模拟多达99片电池串并联。用户通过电源前面板可以设置电池的电压，容量，内阻，SOC的方式快速定义电池模型。用户通过选配ITECH专业的BSS2000电池模拟软件，可以自行设定电池组常用参数快速建立电池特性曲线，也可以设定电池的初始容量，从而验证产品在电池不同状态下的特性。同时，BSS2000 支持用户导入matlab电池模型或通过csv文件导入实际的电池充放电曲线，更加真实的再现电池的充放电特性。

电池充电功能

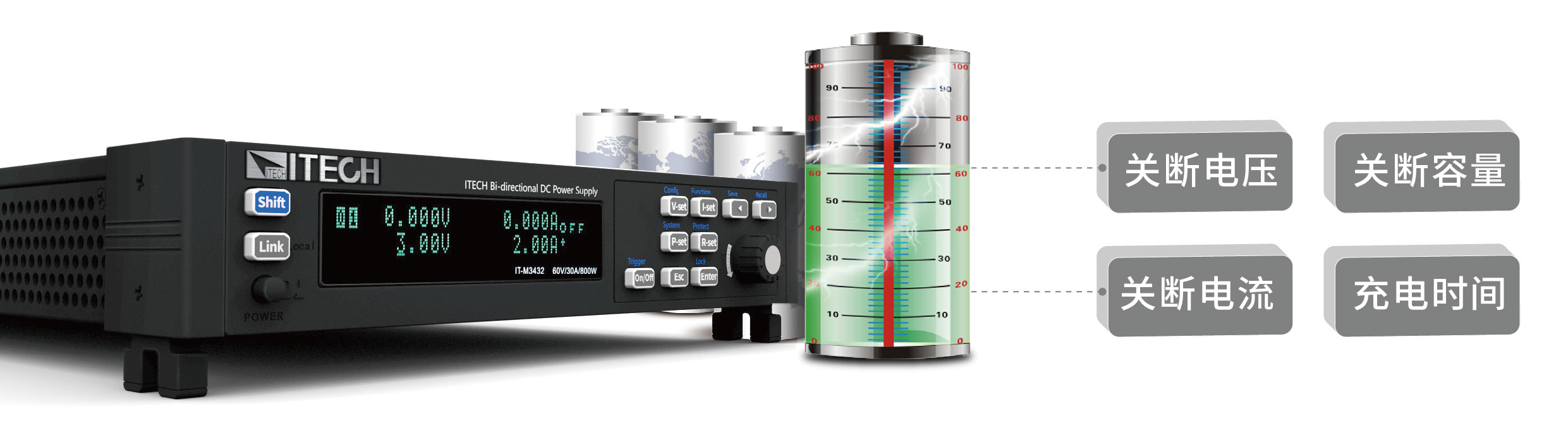

IT-M3400具有电池充电功能，可对电池进行充电测试。用户通过面板就可自行设置电池四种测试关断条件：关断电压、关断电流、关断容量和充电时间。当四者中任意一种条件满足时，即会自动中断测试。测试过程中可观测电池的电压、充电时间和已充电容量。
