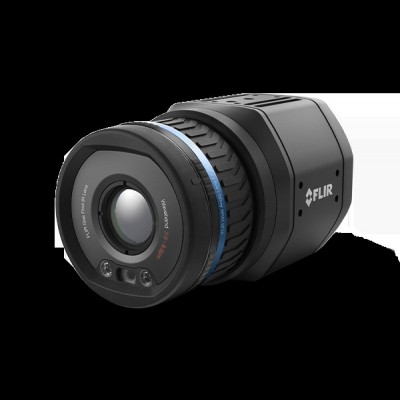

菲力尔 A310 PT（automation）传感器红外热像仪

FLIR A310 pt热像仪可安装在几乎任何地方，用于监控您的关键设备和其它贵重资产的状态。FLIR A310 pt热像仪旨在帮助保护您的工厂和测量温差，使您能够提前发现问题，以避免其发展成为代价高昂的故障，从而预防停机，同时确保工人安全。FLIR A310 pt完美适用于需要温度测量功能的多种应用，包括变电站、变压器、废料槽和堆煤场监控。

技术参数

概述

• FLIR Screen-EST Mode

• No

• 包装尺寸

• 671×564×464 mm

• 报警功能

• 任意选定测量功能、热像仪温度均具有6个自动报警功能

• 尺寸[长×宽×高]

• 460×467×326 mm

• 方位角范围

• 方位角速度，360°连续，最大值0.1至60°/秒

• 俯仰角范围

• 俯仰角速度 +/- 45°，最大值0.1至30°/秒

• 内容清单

• 硬纸板箱，俯仰云台配红外热像仪（含镜头）和可见光相机，FLIR传感器管理器下载卡，镜头盖，打印文档，小配件箱，用户文档CD-ROM光盘

• 数字变焦

• 1–8倍连续,数字,图像插补变焦

• 探测器类型

• 焦平面阵列（FPA），非制冷型微测辐射热计

• 外壳材料

• 铝

• 重量

• 17.8 kg

• 自动加热器

• 清除视窗上的冰块。+4°C时打开。+15°C时关闭。

OTHER

• f number, visual

• 1.6至4.5

• Field of view, visual

• 57.8°（水平）至1.7°（水平）

• focal length, visual

• 3.4 mm（广角）至122.4 mm（长焦）

• focus, visual

• 自动或手动（内置马达）

测量与分析

• 测量校正

• 全局及单个目标参数

• 等温线

• 1条，含等温线以上/以下/区间

• 点温仪

• 10.0

• 对象温度范围

• –20至+120°C 0至+350°C

• 反射表观温度校正

• 自动，基于反射温度输入值

• 光学器件传输校正

• 自动，基于内部传感器发出的信号

• 精度

• ±4°C或读数的±4%

• 可编程预设值

• 128.0

• 区域测温

• 10个输入框，含最大值/最小值/平均值/位置

• 设置命令

• 日期/时间，温度°C/°F

• 外部光学镜头与视窗校正

• 自动，基于镜头/视窗的传输及温度输入值

成像与光学

• 波长范围

• 7.5-13 µm

• 电子变焦

• 12倍连续数字变焦，内插

• 光圈数

• 1.3

• 光学变焦

• 36倍连续变焦

• 红外分辨率

• 320×240像素

• 焦距

• 30.38 mm

• 焦平面阵列（FPA）

• 1/4” Exview HAD CCD

• 镜头识别

• 自动

• 空间分辨率（IFOV）

• 0.82 mrad

• 热灵敏度/NETD

• ＜0.05°C @ +30°C / 50 mK

• 视场角（FOV）

• 15°×11.25°

• 视频标准

• CVBS（ITU-R-BT.470 PAL），CVBS（SMPTE 170M NTSC）

• 探测器像素间距

• 25µm

• 探测时间常数

• 典型值12ms

• 调焦

• 自动或手动（内置马达）

• 调色板

• 调色板（黑白、黑白转换、铁红色、彩虹色）

• 图像频率

• 30Hz

• 有效像素

• 380.0

• 阵列格式

• 320×240

• 最小焦距

• 1.2 m

电源

• 电源

• 24 VAC （21-30 VAC；24 VAC：215 VA最大值，带加热器）或24 VDC（21-30 VDC；24 VDC：195 W最大值，带加热器）。

环境参数

• 存储温度范围

• -40°C至+70°C

• 大气传递校正

• 自动，基于距离、大气温度及相对湿度的输入值

• 电磁兼容性（EMC）

• EN 61000-6-2（抗干扰），EN 61000-6-3（抗辐射），FCC 47 CFR第15部分B类（抗辐射）

• 发射率校正

• 0.01到1.0不等

• 封装

• IP 66（IEC 60529）

• 工作温度范围

• -25°C至+50°C

• 抗冲击性

• 5 g、11 ms（IEC 60068-2-27）

• 抗振动

• 2 g（IEC 60068-2-6）

• 湿度（工作及存放）

• IEC 60068-2-30/24小时，95%相对湿度，+25°C至+40°C

连接与通信

• 视频输出

• 复合视频输出，兼容PAL/NTSC

• 以太网

• 控制、测量结果和图像

• 以太网标准

• IEEE 802.3

• 以太网类型

• 100 Mbps

• 以太网连接器类型

• RJ-45

• 以太网视频流

• 每台摄像机两个独立信道 - MPEG-4、H.264或M-JPEG

• 以太网通信

• TBA

• 以太网协议

• Ethernet/IP、Modbus TCP、TCP、UDP、SNTP、RTSP、RTP、HTTP、ICMP、IGMP、ftp、SMTP、SMB（CIFS）、DHCP、MDNS（Bonjour）、uPnP
