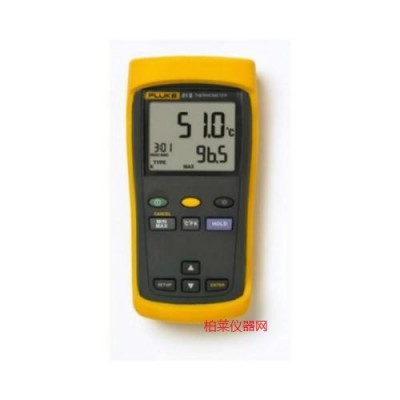

Fluke52-II双通道接触式温度表
Fluke 568 Ex 本安型红外测温仪
Fluke 177C真有效值数字万用表
Fluke 3000 FC 系列无线万用表
Fluke 289C真有效值工业用记录万用
Fluke DS701 工业诊断内窥镜
Fluke Ti401 PRO 热像仪
Fluke 287C真有效值电子记录万用表
Fluke 568 Ex 本安型红外测温仪
Fluke Networks LinkIQ™ 线缆/网络
产品概述: Fluke 1750-TF 三相电能记录仪
使用全新的 Fluke 1750-TF 电能记录仪和 Fluke 电能分析软件记录三相电能质量并监控电能质量波动。 这些电能仪表全天候工作，可自动记录每个周期中的每项电能质量参数和事件。
应用
长期分析:找出难以发现的或间歇性的问题；监控关键设备，捕捉电能质量事件，从而与设备故障联系起来
电能质量调查:量化整个设施各部分的电能质量，并通过专业报告记录结果
符合质量要求:验证进线口处的输入电能质量
设备安装/调试:在安装前设定电能系统的性能基准，以确保符合质量要求
产品规格: Fluke 1750-TF 三相电能记录仪
| 技术规格 | ||
| 电能质量测量标准 | 合规性 | IEC 61999-1-4 1 类、IEC 61000-4-30（A、S 或 B 类，具体取决于测量功能）、IEEE519、IEEE1159、IEEE1459 和 EN50160 |
| 时钟/日历 | 24 小时时钟，闰年 | |
| 实时时钟精度 | 误差不大于 ± 1 秒/天 | |
| 内存数据容量 | 至少 2 GB | |
| 最长记录周期 | 至少 31 天 | |
| 测量时间控制 | 自动 | |
| 最大事件数量 | 受内存大小限制 | |
| 电源要求 | 100 至 240 V 有效值 ± 10%，47-63 Hz，40 W | |
| 在中断期间的运行时间（内部 UPS 运行） | 每次中断 5 分钟，总工作时间 60 分钟，无充电 | |
| 尺寸 | 215 x 310 x 35 mm (8.5 x 12.2 x 3.5 in) | |
| 重量 | 6.3 kg (14 lb) | |
| 输入 | 测量类型 | 单相加中性线、单相 IT 无中性线、单相分割相位、三相 Y 形、三相三角形、三相 IT、三相高脚臂、三相开放臂脚、二元三角形和 21/2 元 Y 形 |
| 输入通道 | 电压： 4 通道，交流/直流 | |
| 电流：5 通道 | ||
| 电压通道 | 输入阻抗： 2 MΩ | |
| 输入电容：<20 pF | ||
| 电流输入特性 | 2 V 有效值 = 满量程，钳式 CT 的输入电阻为 1 MΩ，柔性 Flexi-CT 的电阻较低 | |
| 测量方法 | 对电压和电流同时进行数字采样。数字 PLL 同步采样、电压跌落时的内部频率参照 | |
| 同步和采样 | PLL 同步源 | PLL 同步为 Y 形连接类型的 A-N 电压以及三角形连接类型的 A-B 电压。列出的全部连接类型均可分为 Y 形或三角形。 |
| PLL 锁定范围 | 42.5 至 69 Hz | |
| 取样频率 | 电压和电流： 256 次采样/周期；符合 IEC 61000-4-7 标准的间谐波：2560 点/10 周期 (50 Hz)；3072 点/12 周期 (60 Hz)；瞬变电压：5 MHz | |
| A/D 分辨率： | 电压和电流： 24 位 | |
| 瞬态电压：14 位 | ||
| 电压和电流测量 | 电压测量范围 | 交流电压：1000 V rms ±10% 超量程 |
| 直流电压：±1000 V rms ±10% 超量程 | ||
| 电压波峰系数 | 3 或更低 | |
| 电流测量范围 | 取决于使用的电流探头 | |
| 电流波峰系数 | 4 或更低 | |
| RMS电压 | 测量类型 | 真有效值连续计算：每个周期、每 1/2 周期以及每 10 或 12 个周期，频率分别为 50 或 60 Hz，符合 IEC 61000-4-30 标准的要求。 |
| 测量不确定度 | 交流：± 0.2% 读数 ± 0.1% 满量程，高于 50 V rms | |
| 直流：± 0.5 % 读数 ± 0.2 % 满量程，大于 50 V dc | ||
| RMS电流 | 测量类型 | 连续计算真有效值：根据标准，分别在 50 或 60 Hz 的频率下，每个周期、每 1/2 周期以及每 10 或 12 个周期 |
| 瞬态电压（脉冲） | 测量类型 | 波形采样 |
| 满量程 | 8000 V pk | |
| 采样分辨率 | 200 nS | |
| 测量不确定度 | ±5% 读数 ±20 V（测试参数：1000 V DC，1000 V 有效值，100 kHz） | |
| 电压暂升（有效值骤升） | 测量类型 | 真有效值（通过重叠每半个周期来计算一个周期 - 线电压的测量适用于 3P3W 线路，相电压的测量适用于 3P4W 线路） |
| 显示的数据 | 暂升的幅值和持续时间 | |
| 测量 | 与电压有效值相同 | |
| 电压暂降（有效值跌落） | 测量类型 | 真有效值（通过重叠每半个周期来计算一个周期 - 线电压的测量适用于 3P3W 线路，相电压的测量适用于 3P4W 线路） |
| 显示的数据 | 暂降或中断的幅度和区间 | |
| 测量 | 与电压有效值相同 | |
| 电压跌落（中断） | 测量类型 | 与电压暂降相同 |
| LAN 接口 | 连接器 | RJ-45 |
| 速度和类型 | 10/100 base-T，自动 MDIX | |
| 通信协议 | 基于以太网的 TCP/IP | |
| 无线控制器界面 | 连接 | 无线（2.4 GHz 无线电） |
| 速度 | 最高 700 kbit/秒 | |
| 通信协议 | 蓝牙 SPP | |
| 功率测量 | ||
| 电能，电池寿命： | 测量类型 | 连续计算真有效值：根据标准，分别在 50 或 60 Hz 的频率下，每个周期和每 10 或 12 个周期 |
| 频率 | 测量量程 | 42.5 至 69 Hz |
| 测量源 | 与 PLL 同步源相同 | |
| 测量精确度 | ± 10 mHz（量程的 10% 至 110%，带正弦波） | |
| 功率因数 | 测量量程 | 0.000 - 1.000 |
| 测量精确度 | 通过每个测量值计算的 ±1 位数（总值为 ±3 位数） | |
| 位移功率因数 | 测量方法 | 通过电压基波和电流基波的相位差计算而来 |
| 测量量程 | - 1.000（超前）至 + 1.000（滞后） | |
| 测量精确度 | ±0.5% 读数 ±2% 满量程 ± 1 位数 | |
| 电压不平衡和相序 | 测量方法 | 根据 IEC 61000-4-30，正序电压除以负序电压 |
| 谐波电压和电流 | 分析窗口 | 矩形 |
| 分析次数 | 1 至 50 | |
| 测量精确度 | 电压/电流： 第 1 至 20 次：±0.5% 读数 ±0.2% 满量程第 21 至 50 次：±1% 读数 ±0.3% 满量程（必须含有电流和功率的电流传感器的精度） | |
| 测量方法 | IEC 61000-4-7 | |
| 间谐波电压和电流（中频谐波） | 分析窗口 | 矩形 |
| 分析次数 | 1.5 至 49.5 | |
| 测量方法 | IEC 61000-4-7 | |
| 闪变 | 测量方法 | IEC 61000-4-15 |
| 对于 Plt，2 小时；对于 PSt，10 分钟 | ||
| 测量量程 | 0、1 至 5 (25)，具体取决于电压水平、调制和频率 | |
| 环境规范 | ||
| 使用环境 | 工作环境 | 室内或有遮掩的室外，最高 2,000 m 海拔高度 |
| 存放温度和湿度 | -20 °C 至 50 °C，80% 最大相对湿度，非冷凝 | |
| 工作温度和湿度 | 0 °C 至 40 °C，80% 最大相对湿度，非冷凝 | |
| 最大额定工作电压 | 电压端子 | 1100 V 真有效值 |
| 耐电压性 | 电压输入端子之间、电压输入端子和电流探头、电压输入端子和机壳之间，5550 V 有效值 AC，持续一分钟（50/60 Hz，1 mA 感应电流） | |
| 防护等级 | IP30（根据 EN 60529） | |
| 标准 | 电磁兼容性 (EMC) | EN 61326-1:1997+A1:1998 Class A |
| EN 61000-3-2:1995+A1:1998+A2:1998 | ||
| EN 61000-3-3:1995 | ||
| 安全等级 | EN 61010-1 2 nd Edition; 2 000 | |
| 电压输入设备：污染等级 2，过电压类别 1000 V CAT III，600 V CAT IV（预期过电压：8000 V） | ||
