Elcometer 224具有最新的表面粗糙度测量技术。
测量快速准确, 界面友好, 带蓝牙Bluetooth®,可带或不带记忆。 Elcometer 224高级型带蓝牙Bluetooth®无线技术可存储多达2,500批次,150,000个读数。
易高224有两种型号可选;B型(基本型)和T型(高级型)。仪器功能不断增加,从入门级的易高224B型,到高端的易高224T型,带记忆,字母批次和蓝牙传输。

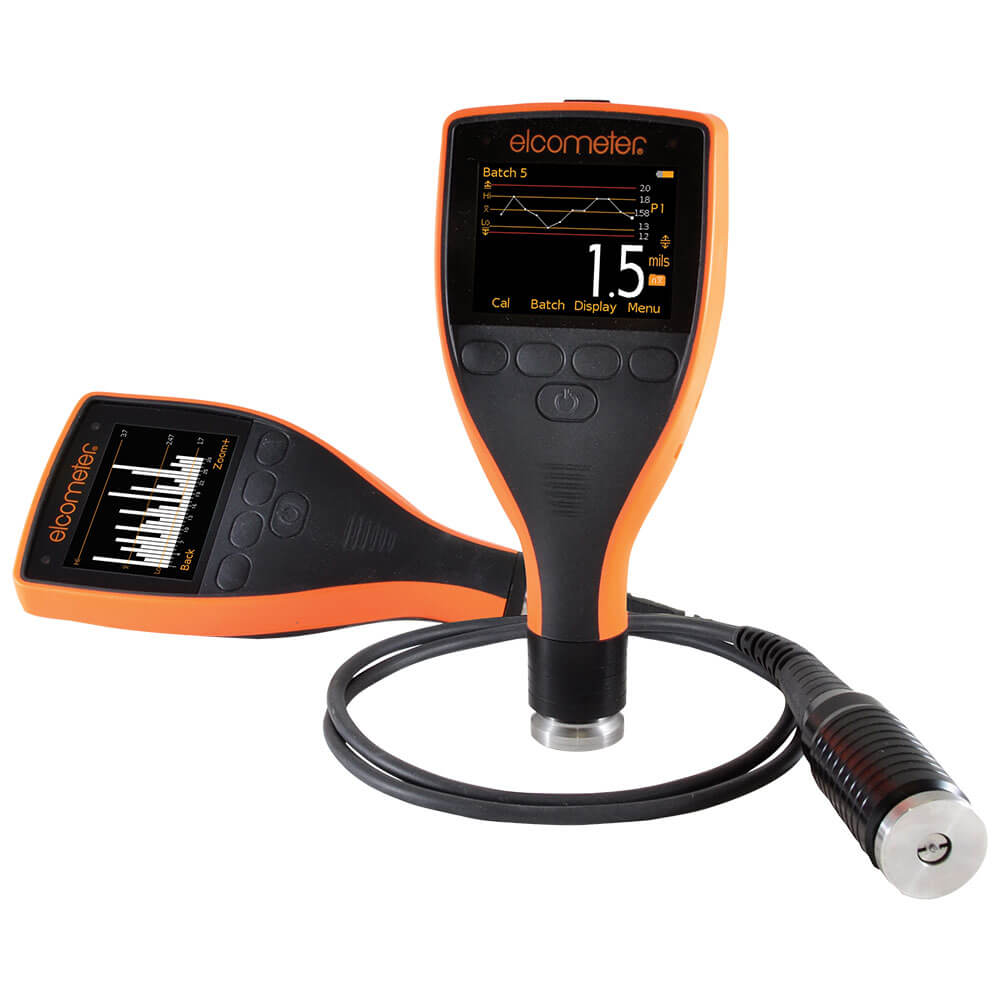

标准和铠装探头供分体式型号仪器使用,以增加测量时的灵活性。易高表面粗糙度探头随供一个玻璃零板,校准测试膜片(标称值125μm (5.0密耳) & 508μm (20密耳) )和一个易高检测证书。
![]() | ![]() | ![]() |
2.4“彩色显示屏可使用户在各个角度更清晰的看到数据 | 根据人体工程学设计, 方便连续使用 | 在平面或曲面*上, 整体式和分体式探头测 得的粗糙度高达500μm(20mils)1 |
界面友好
大按键, 即使戴上手套也可方便操作
多语言菜单设置
高对比度彩色LCD, 并带有自动旋转功能
高、低限值指示标志
工厂已校准, 拆包即用
准确
测量精确度 ±5%
符合多项国家和国际标准
热稳测量
即时计算, 并显示统计
现场数据读数图表格式, 进行即时分析
可靠性
重复性和再现性测量
2 年主机保修期
提供全套可追溯检验证书
批组和单个读数带有日期和时间戳
坚硬的
密封、耐用、抗冲击性强
防尘防水, 防护等级相当于IP64
适合在恶劣环境下使用
显示器抗划性及防溶剂性强
仪器及探头结构持久耐用
高效
快速读数, 每分钟可读取50多个读数

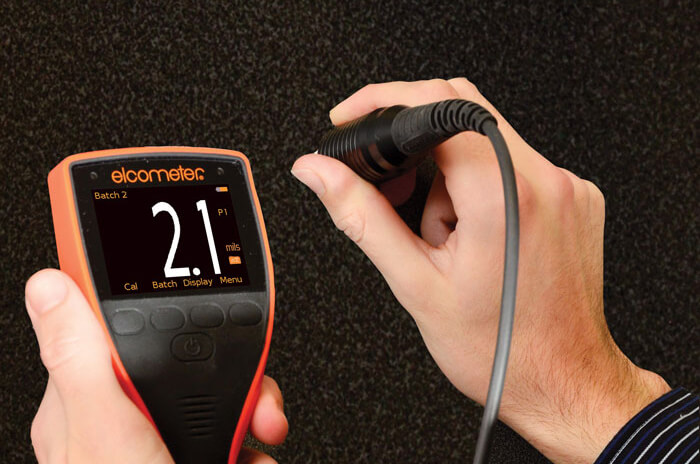

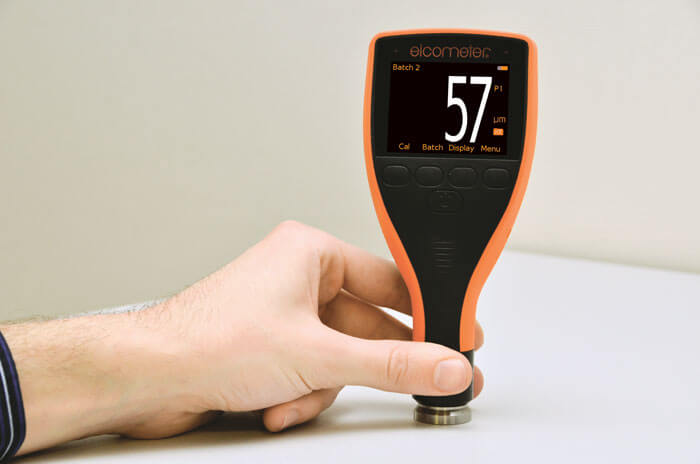

整体式和分体式探头, 满足您的应用需求
字母数字组合命名数据组
与ElcoMaster® 和ElcoMaster®移动应用程序兼容
带敲击唤醒功能的省电模式
功能强大
碳化钨笔尖, 坚固耐用, 用户备用—最多测得 20000个读数
USB和Bluetooth®数据输出到iPhone*或 Android™设备
存储多达2,500批次, 150,000个读数
测量粗糙度值最高达500μm (20 mils)
技术规格
![]() | 平面粗糙度探头 随标准电缆或铠装式金属加固重型电缆供应, Elcometer表面粗糙度探头带有玻璃调零板 校准测试膜片; 名义值125μm(5.0mils)和508μm(20mils ), 以及Elcometer检测证书。 |
技术规格 | |||
范围: 0-500 μm (0-20mils) | 分辨率:1μm (0.1mil) | 精确度: ±5% 或 ±5μm (±0.2mil) | |
探头描述 | 部件编号 | 最小净空高度 | 最小样本直径 |
平面: 标准 | T224C500US | 125mm (4.92”) | 25mm (1.0”) |
平面: 铠装 | T224C500UARM | 165mm (6.50”) | 25mm (1.0”) |

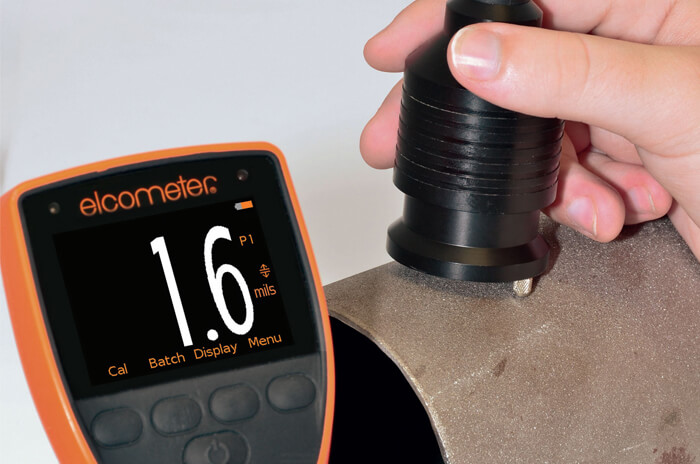

![]() | 凸面粗糙度探头 随标准电缆或铠装式金属加固重型电缆供应, Elcometer凸面粗糙度探头带有玻璃调零板、校准测试膜片(名义值125μm(5.0mils) 和508μm(20mils )), 以及Elcometer检测证书。 |
技术规格 | |||
范围: 0-500μm (0-20mils) | 分辨率: 1μm (0.1mil) | 精确度: ±5% 或 ±5μm (±0.2mil) | |
探头描述 | 部件编号 | 最小净空高度 | 最小样本直径 |
凸面: 标准* | T224C500UX | 135mm (5.31”) | 75mm (3.0”) |
凸面: 铠装* | T224C500UXARM | 175mm (6.89”) | 75mm (3.0”) |
* 专利号:美国: 9,261,345
Elcometer 224探头覆盖了1年保修
技术规格 | |
T22420053 | 备用针尖(2个装)带紧固工具 |
T22420095 | 备用针尖(5个装) |
T22419793 | 针尖保护帽 |
T22421882C | “校准认证检测套件: 125μm和500μm(5和20mils)校准膜片、玻璃调零板和校准证书” |
T22420072 | 玻璃调零板带夹套 |
T99921325 | USB线 |
T99924797 | USB Bluetooth®(蓝牙)适配器(V2.0+)—用于不带Bluetooth®(蓝牙)的电脑 |
T99922341 | 自粘型屏幕保护贴(x10) |
T99923369 | 保护罩 |
T22423371 | 塑料运输包装箱 |
附件
型号选择 | |||
部件编号 | 产品描述 | 证书 | |
整体式仪器 | 分体式仪器^ | ||
E224C-BI | E224C-BS | Elcometer 224型号B字式表面粗糙度仪 | ● |
E224C-TI | E224C-TS | Elcometer 224型号T数字式表面粗糙度仪 | ● |
^ 探头是单独提供, 请参见第2-13页的说明
● 标配带检测证书。
产品特点 | ||
■ 标配 | □ 可选 | |
基本型(B) | 高级型(T) | |
快速准确读数; 每分钟可读取50多个读数 | ■ | ■ |
可重复再现测量数据 | ■ | ■ |
菜单结构方便易懂; 超过30种语言可以选择 | ■ | ■ |
坚固、抗击、防水、防尘; 相当于IP64 | ■ | ■ |
明亮彩色屏; 持续背光 | ■ | ■ |
2.4” (6cm) TFT抗划、耐溶剂屏幕 | ■ | ■ |
较大的按键能确保用户更容易按准确按键 | ■ | ■ |
平面和凸面* | ■ | ■ |
电脑USB电源供电 | ■ | ■ |
带有检验证书 | ■ | ■ |
2 年主机保修期† | ■ | ■ |
自动转动屏幕; 0、90、180、270度角 | ■ | ■ |
感光功能; 可自动调整亮度 | ■ | ■ |
应急灯 | ■ | ■ |
通过易高ElcoMaster® 软件可使仪器软件升级¹ | ■ | ■ |
数据输出 | ■ | ■ |
USB连接电脑 | ■ | ■ |
Bluetooth®: 至电脑, Android™&iOSǂ设备 | ■ | |
屏幕数据统计 | ■ | ■ |
读数个数; η, 平均值; x, 标准偏差; σ, 最大限值; Hi, 最小限值; Lo, 变异系数; CV% | ■ | ■ |
高低限值设定; 可设定声音/屏幕报警 | ■ | |
高限值以上数据个数; | ■ | |
底限值以下数据个数; Lo | ■ | |
ElcoMaster®软件&USB线 | ■ | |
闹钟; 每日闹钟(d),间隔闹钟(i) | d,i | |
每个读数带有日期和时间戳 | ■ | |
可更换屏保帖 | ■ | ■ |
保护套 | ■ | ■ |
塑料手提箱 | □ | ■ |
测量范围 | 0-500μm (20 mils) | 0-500μm (20 mils) |
屏幕显示校准提示; (超过30种语言 | ■ | ■ |
批次数量 | 2,500 | |
仪器记忆; 可记忆读数个数 | 最后5个 | 150,000 |
校准锁定 | ■ | |
删除最后一个读数 | ■2 | ■ |
限值; 用户定义通过/不通过的声音和屏幕报警 | ■ | |
仪器(g)限值及仪器与数据组(gb)限值 | gb | |
数据组类型; 标准、计算平均值 | ■ | |
回顾/清除/删除数据组 | ■ | |
复制数据组及校准设定 | ■ | |
字母数字组合命名数据组; 用户可自行设定 | ■ | |
数据组数据个数固定模式;带有数据组链接功能 | ■ | |
趋势图;最后20个读数 | ■ | |
回放批次图表 | ■ |
^ 凸探头,每分钟最多测得25个读数
* 专利号:美国: 9,261,345
† Elcometer224可在自购买日起60天内, 通过www.elcometer.com免费扩展保修至2年。 Elcometer 224探头覆盖了1年保修
1 要求与互联网连接
ǂ 访问www.elcometer.com/SDK来了解易高MFi认证的产品如何集成到您的应用程序
2 可删除多达最后5个读数
Technical specification | |
显示信息 | 2.4”(6 cm) QVGA 彩色薄膜晶体管显示屏, 320×240像素 |
电池类型 | 2xAA 干电池,也可使用充电电池 |
电池寿命 | 以每秒1个读数,可连续工作最长24小时# |
最小净空高度 | 整体式: 185mm (7.3”) |
分体式: 请参阅附件 | |
仪器尺寸 ( 高x宽x长) | 整体式:168 x 73 x 37mm (5.61 x 2.87 x 1.46”) |
分体式: 141 x 73 x 37mm (5.55 x 2.87 x 1.46”) | |
仪器重量 包括电池在内重 | 整体式:218g (7.69oz) |
分体式: 161g (5.68oz) | |
测量范围 | 0-500μm (0-20mils) |
探头尖 | 碳化钨针尖 60°角; 针尖 半直径50μm (2 mil) |
操作温度 | -10 to 50°C (14 to 122°F) |
存放温度 | -10 to 60°C (14 to 140°F) |
精确度和分辨率 | 精确度*: ±5% or ±5μm (±0.2mil); 分辨率: 1μm (0.1mil) |
包装清单† | 易高224主机,玻璃零板,2片校准膜片,腕带,塑料运输箱(T型),保护套,屏保帖,探头保护帽,2节AA电池,检测证书,操作手册,USB线和(T型)ElcoMaster® 软件(T型) |
*取较大者为准
#使用默认设置和锂电池,碱性电池或可充电电池可能会有所不同
†分体式仪器, 与分体式探头一起提供测试膜片, 玻璃零板和保护帽
标准:
ASTM D 4417-B, SANS 5772, SSPC PA 17, US Navy NSI 009-32, US Navy PPI 63101-000
分类和标签:
表面轮廓
E224C-BI, E224C-BS, E224C-TI, E224C-TS, Elcometer 224, 表面粗糙度仪
