日本图技graphtec GL980高速存储记录仪可以实现1MS/s 的同步采样，机器内置4G内存，还可以外接SD卡，记录时间最长可以达到一年以上。可以高速测量电压、电流、温度、压力、流量和逻辑信号。日本图技graphtec GL980高速存储记录仪是现场检测的理想工具
日本图技graphtec GL980高速存储记录仪介绍：
日本图技GL980多通道数据记录仪，原GL900-8记录仪的升级产品，8通道绝缘输入记录新型号GL980可实现高速 1MS/s 的同步采样，可以高效测量电压、电流、温度、压力、流量和逻辑信号。GL980有强大的存储空间，机器内置4G内存，还可以外接SD卡，记录时间长存一年以上。
日本图技graphtec GL980高速存储记录仪应用：
汽车/铁路/航空/宇宙等运行/飞行实验、钢铁等生产中的探伤测定、医疗/制药中的生体测定等波形记录，电机电子、食品、农业、重电、物流业界。汽车行业（汽车、摩托车）测试 、家电（电器行业）厂家测试（含PC） 、油田测试（含海洋钻井） 、各类野外测试、灭菌室、洁净室的温湿度测试 、冷藏运输记录 、跌落试验 振动试验撞击试验环境试验等 。多功能输入测量包括：电压，温度，湿度，脉冲，频率，逻辑。

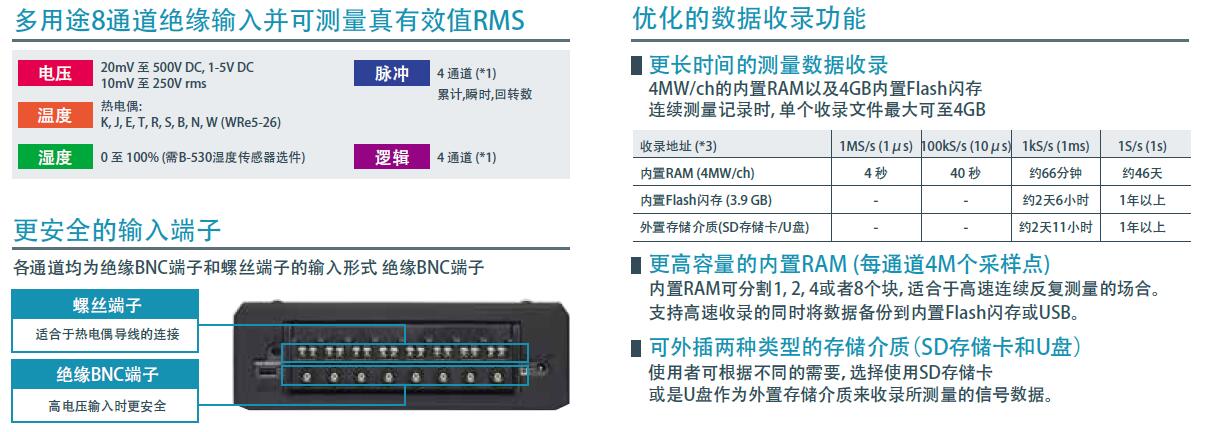

日本图技graphtec GL980高速存储记录仪产品特点：
日本图技graphtec GL980高速存储记录仪技术参数：
| 项目 | 描述 | ||
|---|---|---|---|
| 显示画面(LCD) | 尺寸 | 7英寸TFT彩色液晶显示屏 (WVGA: 800×480) | |
| 信息 | Y-T波形显示和测量值, 全屏波形画面, 测量值+实时统计运算值, X-Y画面 | ||
| 语言 | 日语, 英语, 法语, 德语, 中文, 韩语, 俄语, 西班牙语 | ||
| PC接口 | 类型 | 以太网端口 (10base-T・100base-TX), USB2.0端口(高速) | |
| 实时传输速度 | 最快1ms | ||
| 互联网功能 | Web服务器功能, FTP服务器功能, NTP客户端功能, DHCP客户端功能, Email发送功能 | ||
| USB功能 | USB驱动模式 (内置Flash闪存与外置SD存储卡内文件的传输与删除) | ||
| 触发功能 | 种类 | 启动: 触发条件成立时数据收录开始 停止: 触发条件成立时数据收录停止 | |
| 条件 | 启动 | Off, 电压, 报警, 外部, 指定时刻, 指定星期, 一定时间 | |
| 停止 | Off, 电压, 报警, 外部, 指定时刻, 指定星期, 一定时间 | ||
| 触发组合 | 电压OR, 电压AND, 边沿OR, 边沿AND | ||
| 触发阈值 | 模拟输入 | H/上升沿, L/ 下降沿, 窗口内, 窗口外 | |
| 逻辑输入 | H, L (模式比较) | ||
| 脉冲输入 | H/上升沿, L/ 下降沿, 窗口内, 窗口外 | ||
| 重复功能 | Off・On | ||
| 重复间隔 | 从启动到启动的间隔, 从停止到启动的间隔 1秒～9999小时59分59秒 | ||
| 触发检测精度 | ±0.5% F.S. | ||
| 报警功能 | 报警阈值 | 模式输入 | H, L, 窗口内, 窗口外 |
| 逻辑输入 | H・L | ||
| 脉冲输入 | H, L, 窗口内, 窗口外 | ||
| 报警组合 | Level OR 固定 | ||
| 报警检测周期 | 同采样速度 | ||
| 报警信号保持 | Off・On | ||
| 报警检测精度 | ±0.5% F.S. | ||
| 存储装置 | 内置存储介质 | 内置RAM | 4MW/ch (分割数量: 4MW×1, 2MW×2, 1MW×4, 0.5MW×8) |
| 内置Flash闪存 | 约4GB (收录可能容量 3.9GB) | ||
| 外置存储介质 | SD存储卡插槽 | 1个插槽, SDHC对应, 最大支持到32GB (单个收录文件容量最大4GB) | |
| U盘插槽 | 1个插槽, 无限制 (单个收录文件容量最大4GB) | ||
| 收录功能 | OFF(通用模式) | 收录从启动到停止之间的测量数据 | |
| 循环收录 | 保存最新的数据 存储地址: 内置RAM, 内置Flash闪存, SD存储卡, U盘 收录点数: 1,000～10,000,000点 ※使用内置RAM时, 10～4,000,000点 最快采样间隔: 使用内置RAM时最快1μs, 其它情况下最快1ms (CSV格式收录时10ms) ※收录时长: GBD文件格式须15秒以上, CSV文件格式须30秒以上。 | ||
| 中继收录 | 当4GB的收录文件满时, 会生成新的收录文件继续记录数据, 直到收录停止 收录地址: 内置Flash闪存, SD存储卡, U盘 最快采样间隔: 最快1ms (CSV格式收录时10ms) | ||
| 检索功能 | 作用 | 在已收录的数据中检索目标点 | |
| 模拟输入通道 | 通过各通道的电压值检索 | ||
| 逻辑通道 | 全部逻辑通道的H和L模式比较的检索 | ||
| 脉冲通道 | 上升沿, 下降沿, 窗口内, 窗口外的检索 | ||
| 报警发生点 | 报警发生点的检索 | ||
| 数据备份功能 | 备份间隔 | Off,1,2,6,12,24小时, 指定时刻, 用户自定义时刻 最快采样间隔: 最快1ms (CSV格式收录时10ms) | |
| 备份地址 | 内置Flash闪存, U盘, SD存储卡 | ||
| 交换功能 | 备份地址可通过按键操作来在SD存储卡和U盘之间切换 | ||
| 运算功能 | 统计运算 | 实时收录时 | 统计运算种类: 最大值, 最小值, 峰峰值, 平均值同时表示 |
| 数据回放时 | 统计运算种类(光标间): 最大值, 最小值, 峰峰值, 平均值, 有效值同时表示 | ||
| 通道间运算 | 加法, 减法, 乘法, 除法 (文件格式: 仅GBD) | ||
| 定标功能 | 电压・有效值 | 各通道输入值(上下限值)・保存值(上下限值)的设定 | |
| 温度 | 各通道输入值, 保存值的设定 (偏置功能) | ||
| 脉冲 | 各通道输入值, 保存值的设定 (增益功能) | ||
| 注释功能 | 功能 | 各通道均可注释名称 | |
| 输入字符 | 英语, 数字, 假名, 符号/td> | ||
| 字符数量 | 31个字符（画面表示最多8个字符） | ||
| 使用环境 | 0 ～ 40℃ (AC电源适配器或电池使用时), 5～85%RH | ||
| 电源 | AC电源适配器 | AC100 ～ 240V/50 ～ 60Hz | |
| DC电源 | DC8.5～24V (选件: B-514型DC驱动电缆) | ||
| 电池 (*1) (*1) | 搭载2个专用锂电池 (选件: B-569型专用锂电池) | ||
| 功耗 | AC 电源适配器使用时 (AC100V时) | LCD ON时: 约34VA（同时给电池充电时: 约47VA） 屏保启动时: 约30VA（同时给电池充电时: 约44VA） | |
| DC电源使用时 | 电源: +24V时 | LCD ON时: 约0.6A（同时给电池充电时: 约0.9A） 屏保启动时: 约0.53A（同时给电池充电时: 约0.82A） | |
| 电源: +12V时 | LCD ON时: 约1.22A（无法用于给电池充电） 屏保启动时: 约1.07A（无法用于给电池充电） | ||
| 电源: +8.5V时 | LCD ON时: 约1.81A（无法用于给电池充电） 屏保启动时: 约1.55A（无法用于给电池充电） | ||
| 外观尺寸 [W × H × D] | 约 250 × 161 × 80mm | ||
| 质量 | 约 1.4kg (不包括AC电源适配器和电池) | ||
| 耐振性 | 相当于自动车部品第一种A种 | ||
(*1) 使用电池供电时，需安装2组锂电池。
日本图技graphtec GL980高速存储记录仪输入参数：
| 项目 | 描述 | ||||
|---|---|---|---|---|---|
| 模拟信号输入部分 | 通道数 | 8通道 (固定) | |||
| 输入端子形状 | 绝缘BNC端子, M3.5螺丝端子 (使用时选择其中一种形式输入) | ||||
| 输入方式 | 全通道隔离的同步采样, 非平衡输入 | ||||
| 采样间隔 | 1, 2, 5, 10, 20, 50, 100, 200, 500 μs 1, 2, 5, 10, 20, 50, 100, 200, 500 ms 1, 2, 5, 10, 20, 30 s, 1 min・外部 不同存储介质对应的最高采样间隔会有所不同。 使用外部采样时, 需搭配GL用输入/输出电缆(B-513)来连接信号。 | ||||
| 频率响应 | DC ～ 200 kHz (+1 / -4dB) | ||||
| 测量范围 | 电圧 | 20, 50, 100, 200, 500 mV 1, 2, 5, 10, 20, 50, 100, 200, 500V, 1-5V F.S. | |||
| 有效值 | 10, 25, 50, 100, 250, 500mVrms 1, 2.5, 5, 10, 25, 50, 100, 250Vrms F.S. ※可测量频率范围: 20～10kHz ※有效值为DC耦合下的测量模式, 即AC+DC的真有效值的表现形式。 ※峰值因数: 最大2 | ||||
| 温度 | 热电偶：K, J, E, T, R, S, B, N, W (WRe5-26) | ||||
| 湿度 | 0～100% (电压0～1V定标换算所得) ※需使用B-530湿度传感器 (选件) | ||||
| 滤波功能 | Off, Line, 5Hz, 50Hz, 500Hz, 5kHz, 50kHz (衰减量) 衰减量 -3dB / 衰减量 -6dB oct | ||||
| A/D 转换器 | 16位 (有效分辨率: 约±1/40000 F.S.) | ||||
| 测量精度 (23℃±5℃) ・预热时间30分钟以上 ・GND端子接地 ・记录仪正常放置 | 电压 (滤波功能: Line) | ±0.25％ of F.S. | |||
| 有效值 (平均值) | ±1.5% of F.S.（正弦波、20 ～ 10kHz） | ||||
| 温度 (热电偶） (滤波功能: Line) | 种类 | 测量温度范围 | 测量精度 | ||
| Ｒ/Ｓ | 0 ≦TS≦ 100℃ 100 ＜TS≦ 300℃ Ｒ：300 ＜TS≦ 1600℃ Ｓ：300 ＜TS≦ 1760℃ | ±7.0℃ ±5.0℃ ±（0.05% 读数值 +3.0℃） ±（0.05% 读数值 +3.0℃） | |||
| Ｂ | 400 ≦TS≦ 600℃ 600 ＜TS≦ 1820℃ | ±5.5℃ ±（0.05% 读数值 +3.0℃） | |||
| Ｋ | -200 ≦TS≦ -100℃ -100 ＜TS≦ 1370℃ | ±（0.05% 读数值 +3.0℃） ±（0.05% 读数值 +2.0℃） | |||
| Ｅ | -200 ≦TS≦ -100℃ -100 ＜TS≦ 800℃ | ±（0.05% 读数值 +3.0℃） ±（0.05% 读数值 +2.0℃） | |||
| Ｔ | -200 ≦TS≦ -100℃ -100 ＜TS≦ 400℃ | ±（0.1% 读数值 +2.5℃） ±（0.1% 读数值 +1.5℃） | |||
| Ｊ | -200 ≦TS≦ -100℃ -100 ＜TS≦ 100℃ 100 ＜TS≦ 1100℃ | ±3.7℃ ±2.7℃ ±（0.05% 读数值 +2.0℃） | |||
| Ｎ | -200 ≦TS＜ 0℃ 0 ≦TS≦ 1300℃ | ±（0.1% 读数值 +3.0℃） ±（0.1% 读数值 +2.0℃） | |||
| Ｗ | 0 ≦TS≦ 2315℃ | ±（0.1% 读数值 +2.5℃） | |||
| 基准接点补偿精度(内部时): ±1.0℃ ※所使用的热电偶为T/K: 0.32Φ, 其它: 0.65Φ | |||||
| 基准接点补偿 | 可选择内部/外部补偿 | ||||
| 热电偶断线检查 | 测量模式下即可检知 (数据收录模式下无法使用) | ||||
| 输入阻抗 | 1MΩ±5％ | ||||
| 信号源输出阻抗 | 1kΩ以下 | ||||
| 最大输入电压 | 各输入端子 ＋/－间 | 20mv ～ 2V 量程：±30Ｖ 5V ～ 500V 量程：±500V | |||
| 各输入端子 / 各输入端子间 | 60Vp-p | ||||
| 各输入端子 / GND端子间 | 60Vp-p | ||||
| 耐电压 | 各输入端子 / 各输入端子间 | 1000Vp-p 1分钟 | |||
| 各输入端子 / GND端子间 | 1000Vp-p 1分钟 | ||||
| 绝缘阻抗 | 各输入端子 / GND端子间 | 50MΩ以上（DC500V 时） | |||
| 共模抑制比 | 90dB以上（50/60Hz, 信号源300Ω以下） | ||||
| 信噪比 | 20mV量程 | -40dB 以上（+/- 端子短路时） | |||
| 其他量程 | -50dB 以上（+/- 端子短路时） | ||||
| 外部输入输出部分 ※需搭配GL用输入/输出电缆(B-513) | 种类 (通道数) | 输入 | 逻辑输入(4ch), 或脉冲输入(4ch) 触发输入(1ch), 或外部采样(1ch) | ||
| 输出 | 报警输出(4ch), 或触发输出(1ch)+报警输出(3ch) | ||||
| 输入信号规格 | 逻辑/脉冲输入部分 | 最大输入电压: 0～+30V (接地输入有效) 输入阈值电压: 约+2.5V 电压滞后: 约0.5V (+2.5V～+3V) | |||
| 外部触发/采样部分 | 最大输入电压: 0～+30V (接地输入有效) 输入阈值电压: 约+1.9V 电压滞后: 约0.2V (+1.9V～+2.1V) | ||||
| 脉冲检测规格 | 脉冲计数检测周期 | 10μs ～ 1h (与模拟信号采样间隔分开设置) | |||
| 最大脉冲输入 | 最大输入频率: 100kHz 最大计数范围: 15M(次) (24位计数器) | ||||
| 测量模式 | 回转数, 累计, 瞬时3种模式 | ||||
| 回转数 | 检测每个采样周期内的脉冲个数, 再按每转对应的脉冲数换算成回转数 显示量程: 0～500M RPM/F.S. | ||||
| 累计 | 从测量开始就检测脉冲信号并累加计数显示的模式 显示量程: 0～20M(次)/F.S. (自动调整) | ||||
| 瞬时 | 脉冲检测周期内显示所测量到的脉冲个数 显示量程: 0～20M(次)/F.S. | ||||
| 外部采样输入 | 最大输入频率: 100kHz 时间误差: 1μs以下 | ||||
| 输出信号规格 | 报警输出时 | 输出规格: 集电极开路输出 (内部电压5V, 上拉电阻10kΩ) 接点容量: 5V～24V, 100ｍA以下 (0.2W以下) | |||
| 触发输出时 | 当触发条件达成时, 输出500μs脉宽的脉冲信号 (低电平) | ||||
日本图技graphtec GL980高速存储记录仪GL980_2000-APS应用软件规格：
| 项目 | 描述 | |
|---|---|---|
| 操作系统 | Windows 10, Windows 8.1, Windows 8, Windows 7 (SP1以上) | |
| 功能 | 记录仪的操控, 实时数据收录, 文件格式转换 | |
| 连接台数 | 1台 | |
| 设定控制 | 输入条件, 收录条件, 触发/报警条件等 | |
| 收录数据传送 | 内置RAM传送 | 将保存在记录仪内置RAM里的数据传送至PC 采样间隔: 1μs～1min |
| 实时传送 | 将保存在记录仪内置Flash闪存, SD存储卡或U盘里的数据传送至PC GBD文件格式下的采样间隔: 1ms～1min CSV文件格式下的采样间隔: 1ms～1min | |
| 显示信息 | 模拟信号波形, 逻辑波形, 脉冲计数波形, 测量数值 | |
| 显示模式 | Y-T波形监视, 测量值监视, 统计运算+履历显示, X-Y画面 | |
| 文件操作 | 将GBD格式的数据文件转换成CSV格式 (光标间或全部的收录数据) | |
| 双画面功能 | 2个画面分别显示当前和过去的数据 (采样速度限制: 1ms～1min采样间隔) | |
| 统计运算 | 数据收录期间的最大值, 最小值, 平均值, 峰峰值 | |
※ 软件系统开发商已停止支持的操作系统, 本公司也无法提供相关的应用软件技术支持。Windows7可对应支持的版本如下。
■对应版本: 旗舰版, 企业版, 专业版, 家庭版
日本图技graphtec GL980高速存储记录仪电池B-569 (选件) 规格
| 项目 | 描述 |
|---|---|
| 容量 | 7.2V/2900mAh |
| 使用时间 | 屏幕背光最亮时: 约2小时 屏幕背光关闭时: 约2.5小时 ※记录仪本体内需装配2组电池 上述电池使用时间为记录仪在1s采样间隔, 内置Flash闪存收录, 新电池两组, +25℃环境温度的条件下。 |
| 充电方式 | 放置在记录仪本体内充电 |
| 充电时间 | 约10小时 (两组电池) |
| 其他功能 | AC电源适配器和电池共同使用的时候、如果发生停电，会自动切换到电池供电模式 ※AC电源适配器优先使用 当电池电量低时，会自动关闭收录文件，保存好的数据 |
